개요

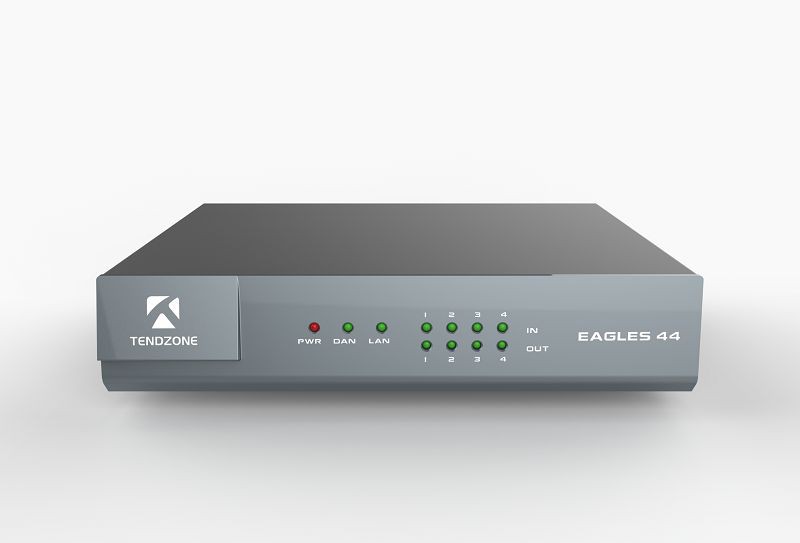

Tendzone EAGLES 44 오디오 인터페이스 시스템은 호환성이 뛰어난 Dante 네트워크 오디오 기술을 적용하여 분산 오디오 전송을 위한 경제적인 솔루션을 제공합니다. CAT5/CAT6 네트워크 케이블을 통해 전원과 데이터(제어+오디오 데이터)를 연결하는 것이 매우 편리합니다. 오디오 인터페이스 기기에는 다양한 설치 방법과 함께 고객이 선택할 수 있는 다양한 입력 또는 출력 유형이 있습니다. 다양한 장소의 오디오 전송 애플리케이션 요구 사항을 충족하기 위해 캐비닛, 벽걸이 또는 여러 조합으로 설치할 수 있습니다.
특징
- 4-3.81 Phoenix 터미널 인터페이스를 사용하는 균형 잡힌 마이크/라인 입력;
- 4-방향 라인 출력, 3.81 Phoenix 터미널 인터페이스 사용;
- 입력에는 5단계 조정 가능한 게인, +48V 팬텀 전원 공급 장치가 있어 라인 레벨, 다이내믹 마이크 및 용량성 마이크 연결 요구 사항을 충족합니다. 게인은 소프트웨어를 통해 조정할 수 있습니다.
- POE 인터페이스는 802.3af 표준을 준수하는 이더넷 전원 스위치를 사용하여 네트워킹 장치를 연결할 수 있습니다.
- 직관적인 듀얼 컬러 LED 표시등으로 채널의 신호 및 클리핑 상태를 표시합니다.
- 외부 24VDC 전원 공급 장치 지원;
- 2-방식 GPIO, 프로세스 수량 제어 지원;
- RS-232 양방향 직렬 제어 인터페이스.
- 듀얼 1000M 네트워크 액세스가 가능하며 기본 및 보조 데이터 분할은 물론 데이지 체인 네트워크 구조도 달성할 수 있습니다.
뒤쪽패널
인기 탭: 4x4 dante 인터페이스, 중국 4x4 dante 인터페이스 제조업체, 공급업체, 공장
명세서
|
일반실적 |
|
|
입력 임피던스 |
밸런스드 10K옴, 언밸런스드 5K옴 |
|
등가 입력 잡음 |
{{0}}dBu@0dB |
|
최대 입력 레벨 |
{{0}}dBu @ 0dB 게인 |
|
출력감도 |
0dBu, -6dBu, -12dBu |
|
최대 출력 레벨 |
{{0}}dBu@0dB 게인 |
|
출력 임피던스 |
200옴(밸런스), 100옴(언밸런스) |
|
주파수 응답 |
20Hz -20kHz, ± 0.5dB |
|
동적 범위 |
>106dB |
|
시스템의 총 고조파 왜곡(TH+N) |
<0.01% |
|
PoE 수준 |
802.3af PoE PD 레벨 0 표준 준수 |
|
작동 온도 |
0도 -40도 |
|
작동 전압 |
DC12V1A |
|
크기(너비 * 높이 * 깊이) |
214mm x 44mm x 164mm |
