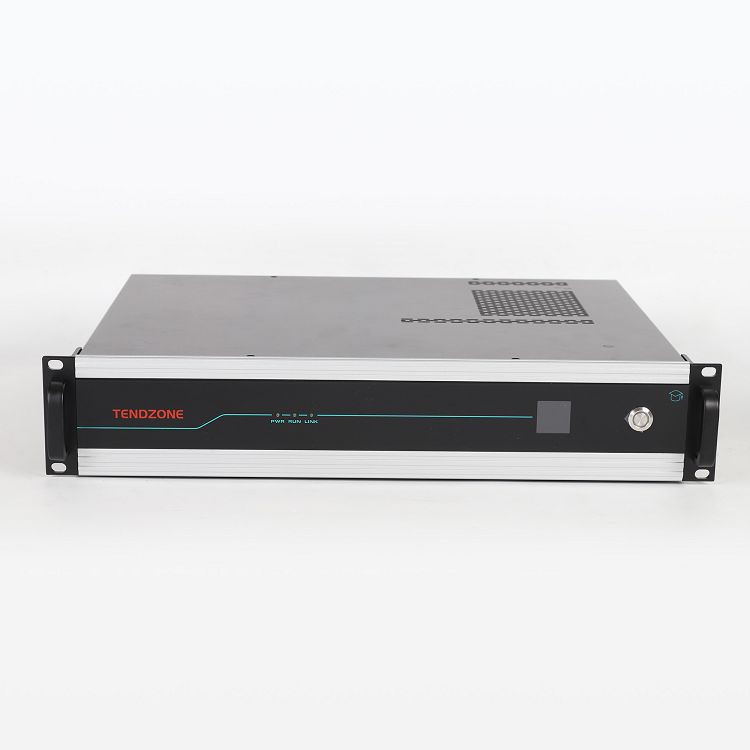

멀티미디어 강의실터미널





1. 비디오 입력: 4-방향 HDMI 입력 인터페이스

2. 비디오 출력: 6-채널 HDMI 인터페이스, HDMI3-HDMI6 동종 확장 출력

3. 오디오 입력: 8-Phoenix 터미널 입력 방식, 48V 팬텀 전원 공급 장치 지원, MIC 입력 및 선형 입력 라인 전환 가능

4. 오디오 출력: L/R Phoenix 터미널 스테레오 출력 2쌍(L/R은 오디오 소스를 독립적으로 출력할 수 있음), 2-방향 100W@8ohm 디지털 증폭기 출력

5. 제어 포트: 3-way RS-232/RS-485, 1-way Debug, 2-way RELAY, 2-way I/O , 2-방향 적외선 IR

6. 기가비트 네트워크 스위치: WAN 포트 1개, LAN 포트 5개, VLAN 분할 가능, LAN{3}}LAN4는 POE 전원 공급 장치 지원

8. USB 인터페이스: USB Type-A*2, USB Type-B*1, 녹화된 콘텐츠 자동 복사 및 시스템 업그레이드 지원

9. 2TB 하드디스크 내장

10. 표준 19-인치 랙 설치, 높이 2U

11. 표준 OPS 컴퓨터 모듈에 연결된 내장 OPS 슬롯 모듈

12. 내장형 무선 마이크 모듈, U-밴드 무선 마이크 지원

13. AI 노이즈 감소 및 난독화 해제를 지원하는 AI 오디오 보드 내장

14. 자동 방송 모듈 내장, 다중 카메라 액세스 지원, 비디오 녹화 기능 실현

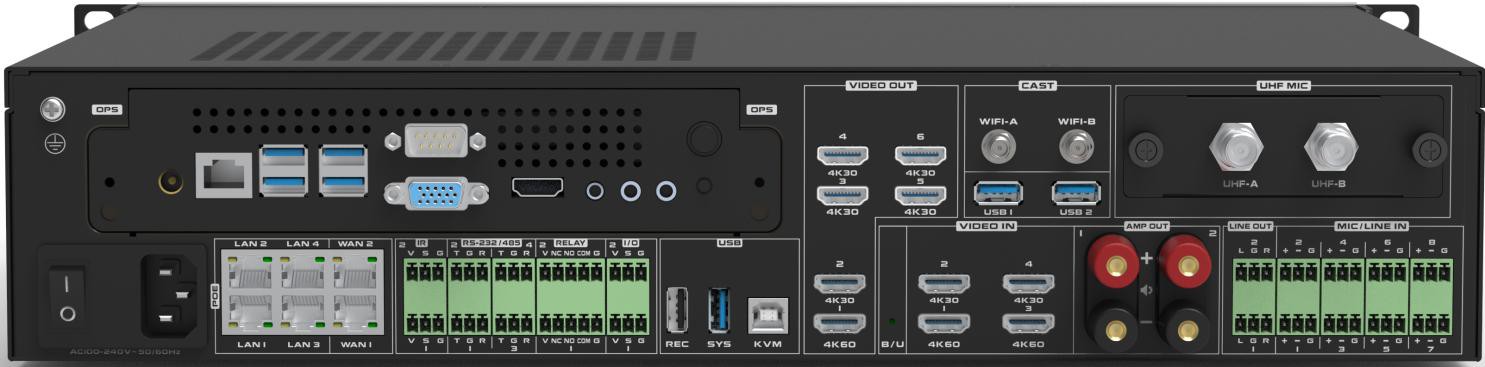

(1) OPS 컴퓨터 ( 2 ) 호스트 전원 스위치 (3) 호스트 전원 (4) 기가비트 이더넷 포트 * 6(4개는 POE) (5) IR 적외선 인터페이스 * 2 (6) RS-232/485 인터페이스 * 3 + RS-232/485 디버그 포트 * 1 (7) RELAY 제어 포트 * 2 (전압 및 전류: 12V/1A 이하) (8) I/O 인터페이스*2 (전압 및 전류: 12V/1A 이하) (9) USB Type-A *2, USB Type-B*1 (10) HDMI 출력 포트* 6 ( 1 1) HDMI 입력 포트 *4 ( 1 2) 앰프 단자 * 2쌍(13) L/R Phoenix 단자 스테레오 출력 * 2(14) MIC/LINE 입력 포트 * 8(15) CAST 무선 프로젝션(16) UHF 무선 말하기 모듈





1. HDMI 신호 및 네트워크 RTSP 스트림 신호 액세스, 각 HDMI 비디오의 독립적인 인코딩 및 디코딩, 8-채널 1080P@30 인코딩 및 8-채널 1080P@30 디코딩을 지원합니다. H.265 및 H.264 지원

2. 비디오 상호 작용은 최대 600ms의 최대 네트워크 지터 방지 기능을 갖추고 있어 네트워크 지터가 있을 때 기본적으로 대화형 통화의 원활한 진행이 영향을 받지 않도록 보장합니다. 최대 메인 및 보조 스트림은 8Mbps로 조정 가능하며, 최대 흐름 제어는 20회, I 프레임 요청 간격 조정 가능, 최대 디코딩 오류 허용 임계값은 100입니다.

3. 호스트에는 다양한 비디오 전환, 할당, 자막 오버레이, 이미지 매개변수 조정 및 모자이크 구성을 지원하는 하이브리드 멀티스크린 합성이 내장되어 있습니다.

4. 로컬 녹화 및 저장 기능이 내장되어 최대 6채널의 비디오 및 오디오 녹화(영화 모드 및 리소스 모드)를 지원합니다. RTMP 라이브 스트리밍 푸시 기능을 지원하며 라이브 스트리밍은 로컬 컴퓨터에 연결된 오디오 및 비디오 스트림을 임의로 선택할 수 있습니다. 녹화된 비디오는 요청 시 웹에서 재생되거나 디코딩 및 재생을 위해 HDMI를 통해 디스플레이로 출력될 수 있습니다. 타사 FTP 플랫폼과의 도킹 지원, 녹화된 코스웨어 업로드, 업로드 시간 사용자 정의 가능, 매일 녹화 시간 설정 가능(최대 24시간)

5. 녹음된 MP4 파일은 W EB 단말기에서 다운로드할 수 있습니다. 영화 모드 파일을 다운로드할지 아니면 모든 파일을 다운로드할지 선택할 수 있습니다. 녹화된 파일은 시간과 녹화 기간별로 정렬할 수 있습니다. USB 플래시 드라이브에 직접 파일을 다운로드할 수도 있습니다.

6. 단일 화면, 이중 화면, 3화면, 9화면, 16화면 및 기타 단일 화면/Picture-in-Picture/Picture-out-Picture를 실현할 수 있는 내장 비디오 분할 및 합성 기능 합성 및 자막 오버레이

7. 분산 제어 시스템에 대한 액세스 지원, 이미지 미리보기에 대한 터미널 액세스 지원, 분산 시각화 제어 및 분산 화면 표시, 분산 입력 및 출력 인터페이스 기계로 사용

8. 오디오 프로세서 모듈 믹싱 기능: 로컬 오디오, HDMI 임베디드 오디오, OPS 컴퓨터 오디오, 내장 무선 마이크 오디오 및 원격 네트워크 오디오 스트림을 로컬 오디오 인터페이스로 믹싱하는 것을 지원합니다. 또한 로컬 오디오, HDMI 임베디드 오디오 및 네트워크 오디오 스트림을 네트워크 오디오 모듈에 믹싱하는 기능도 지원합니다.

9. 확장기, 이퀄라이저, 압축기, 지연, 리미터 및 전처리 및 후처리 모듈을 갖춘 오디오 처리 모듈, 내장 AFC, ANS, AEC, AGC 오디오 처리 알고리즘; 믹싱 설정, MIC/LINE 지원, HDMI, OPS 컴퓨터 오디오, AI 오디오, 네트워크 오디오 입력, 오디오 라우팅은 LINE OUT, HDMI OUT, 전력 증폭기 AMP OUT 출력을 유연하게 구성할 수 있습니다.

10. SIP 듀얼 스트림 화상 회의 통화 지원, 확장된 다지점 비디오 상호 작용 지원 및 1+3-파티 원격 교육 비디오 상호 작용 지원

11. 통신 프로토콜: SIP, BFCP 듀얼 스트림, RTSP, RTMP, TCP/IP, FTP, UDP, TLS

12. 호스트 녹화 파일을 USB 플래시 드라이브에 자동 복사 지원, 최신 수업 및 1주 과정 복사 지원, USB 플래시 드라이브 시스템 강제 업그레이드 및 초기 구성 복원 지원

13. 웹에는 자동, 반자동 및 수동 방송 모드를 지원하는 자동 방송국이 내장되어 있습니다. PVW 및 PGM 화면 전환, 녹화, 일시 중지 및 중지 작업을 지원합니다. 카메라 조작, 화면 합성 조작 및 라이브 방송 시작; 시간표 연동 설정 지원

14. 디렉터 스테이션은 노트북 컴퓨터 화면, 데스크톱 컴퓨터 화면, 교사 파노라마, 교사 클로즈업, 학생 파노라마, 학생 클로즈업, 왼쪽 칠판, 오른쪽 칠판, PVW 및 PGM 화면 미리보기를 지원합니다. 디렉터 전략에 따라 자동, 반자동, 수동 디렉터 제어가 가능합니다.

15. 원장실은 수업시간표 플랫폼과의 연동을 지원하고, 수업시간표 전략에 따라 자동녹화 및 자동연출을 수행한다.

16. 디렉터 스테이션의 카메라 제어, 프런트 엔드 카메라 제어 지원, 사전 설정 위치 설정, 사전 설정 위치 호출, 10개 사전 설정 위치 지원 카메라 초점 거리 및 수평 회전 제어 지원

17. 디렉터 스테이션은 녹화 및 방송 제어를 지원하고 녹화 및 방송 시작, 일시 중지 및 중지 작업을 지원합니다. 생방송 시작 및 중지 작업을 지원합니다. 자동, 반자동, 수동 디렉터 설정 지원

18. 감독 콘솔은 레이아웃 설정을 지원하고 12개의 고정 비디오 합성 모드 레이아웃 호출을 지원하며 6개의 레이아웃 모드를 사용자 정의할 수 있습니다.

19. 감독 스테이션은 HDMI1, HDMI2 및 가상 멀티스크린 채널에 대한 비디오 모드 레이아웃 설정을 지원합니다.

20. WEB은 제어판 로그인 방법 변경을 지원하며 로그인 방법은 단일 비밀번호 로그인 및 사용자 이름 + 비밀번호 로그인을 지원합니다.

21. 장치 IP 주소, 게이트웨이 및 마스크 정보의 자동 획득 또는 수동 설정을 지원하고 네트워크 포트의 VLAN 분할 및 NAT 구성을 지원합니다.

22. 비디오 인코딩 설정을 지원합니다. 비디오 인코딩 품질, 프레임 속도, 비트 전송률(128K-8M), 해상도, I 프레임 간격, I 프레임 및 P 프레임 양자화 계수를 설정할 수 있습니다.

23. 멀티캐스트 기능을 지원합니다. 멀티캐스트 주소와 멀티캐스트 포트를 설정할 수 있습니다.

24. 자동 녹화 및 방송 구성 지원, 교사, 학생, 칠판 카메라 액세스 스트림 정보 설정, 감독 코드, 감독 전환 코드 수동 구성; 감독 녹화 화면 채널

25. 자동 방송 이벤트 트리거 이벤트 우선순위 및 이벤트 유지 시간 트리거 구성 지원

26. 환경 제어 관리: 각 RS232/485, I/O 및 적외선 제어 인터페이스에 대한 중앙 제어 명령을 구성하고 스크립트, 프로토콜, 예약 작업, IoT 게이트웨이, 오디오 및 비디오 연결, 장치 깨우기, 네트워크 제어를 설정할 수 있습니다. , Huawei 화면 제어(Hongmeng), 양방향 분석 및 기타 제어 기능

27, 1. 최대 16개의 네트워크 비디오 스트림 액세스를 지원하고 액세스된 비디오 스트림의 오디오 및 비디오 프로토콜, 대역폭 데이터, 네트워크 패킷 손실 데이터를 유연하게 모니터링하고 비디오 스트림에 대한 모자이크를 설정할 수 있습니다. 2. RTSP 스트림 전달 서비스는 웹 페이지에서 각 RTSP 전달 스트림 미리보기 및 시청, 각 스트림 오디오 프로토콜(AAC, G711, G722) 설정 및 비디오 액세스 소스 선택을 지원합니다.

28. 지원 시스템 구성 파일 가져오기 및 내보내기, Android 제어 태블릿 구성 파일 가져오기 및 다운로드

29. 녹화된 비디오는 요청 시 웹의 여러 화면에서 재생되거나 디코딩 및 재생을 위해 HDMI를 통해 디스플레이로 출력될 수 있습니다. 또한 주문형 보기를 위해 동일한 네트워크에 있는 유사한 장치의 비디오 파일을 얻는 것도 지원합니다.
