개요
Tendzone MCN - 4611은 통합 코덱 장치인 멀티미디어 분산형 대화형 시스템 통합 클라우드 노드로, 클라우드 노드 인코딩 또는 디코딩으로의 수동 전환을 지원하며, 시스템 배포는 센터리스 및 센터 배포 모드를 모두 지원하며 필요에 따라 선택할 수 있습니다. 프로젝트. 인코딩 노드로 사용하면 4K @ 60 비디오 신호 획득 및 4K @ 30 인코딩을 지원합니다. 디코딩 노드로 사용될 때 4K @ 60 비디오 디코딩 및 비디오 출력 디스플레이를 지원합니다. KVM 좌석 애플리케이션을 지원하고 LED/LCD 접합 애플리케이션을 지원합니다.
특징
고화질, 다기능
- 4K@60 해상도 출력 디스플레이 지원
- 4K@30 비디오 신호 획득 및 인코딩 지원
- KVM 좌석 애플리케이션 지원
지능형 접합, 통합 관리
- LED/LCD 화면 접합 이미지의 동기식 디스플레이 지원
- 분산 시스템 플랫폼 소프트웨어의 통합 관리 및 제어 지원
- 비디오 이미지 윈도잉, 크로스 스크린, 로밍 및 오버레이 디스플레이 지원
안전하고 믿을 수 있는
- 국내 칩, 임베디드 Linux 시스템, 바이러스 없음
- PoE 전원 공급 장치 및 외부 전원 공급 장치 백업 지원
- 광링크 백업 지원
유지관리 용이
- 팬이 없고 조용한 디자인, 광전자 백업
- 통합 설계, 인코딩 또는 디코딩으로의 자유로운 전환
- 2개 장치를 나란히 설치할 수 있습니다. 12개 장치 중앙 집중식 설치 지원

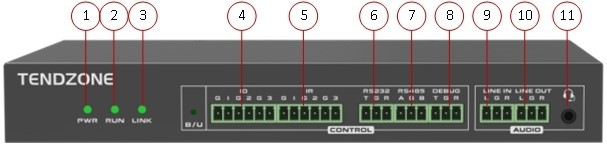

패널 정보
(1)전원 표시기 참고: 전원을 켜면 항상 켜집니다.
(2) 작동 표시 등 참고: 프로그램이 정상적으로 실행될 때 깜박이고 비정상적일 때 항상 켜집니다.
(3) 연결 표시기 참고: 서버에 연결되면 깜박이고, 항상 켜져 있으면 비정상입니다.
(4)3 -방향 IO
(5)3 -방향 IR
(6)1채널 RS 232
(7) RS 485 1개
(8)디버그 포트 참고: 문제를 찾는 데 사용되는 디버그 포트
(9)LINE IN 밸런스 입력
(10)LINE OUT 밸런스 출력
(11)3. 5mm 인터페이스 참고: 입력 및 출력 통합
(1)LINE IN 밸런스 입력
(2)LINE OUT 밸런스 출력
(3)1채널 RS 232
(4)IO 1개 + IR 1개
(5)HDMI IN1 입력(오디오 포함)
(6)HDMI OUT 출력(오디오 포함)
(7)USB3.0 Type-A 호스트 포트 참고: KVM 디코딩 노드일 때 키보드와 마우스를 연결합니다.
(8)USB2.0 Type-A 호스트 포트 참고: KVM 디코딩 노드일 때 키보드와 마우스를 연결합니다.
(9) Type-C 포트(업그레이드) 참고: KVM 인코딩 노드 사용 시 제어를 위해 컴퓨터에 연결하세요.
(10)SFP 기가비트 광 네트워크 포트
(11)PoE 기가비트 이더넷 포트 참고: POE 전원 공급 장치 지원
(12)DC 12V/2A 전원 공급 포트
인기 탭: 4k av over ip 인코더 디코더, 중국 4k av over ip 인코더 디코더 제조업체, 공급업체, 공장
명세서
|
일반실적 |
||
|
하드웨어 구성 |
국내 자체 개발 코덱칩 ; 임베디드 Linux 시스템을 기반으로 개발되었으며 바이러스나 트로이 목마 침입이 없습니다. |
|
|
전면 패널 |
3개의 상태 표시기: PWR, RUN 및 LINK; |
|
|
비디오 인터페이스 |
1채널 HDMI 비디오 입력; 1채널 HDMI 비디오 출력; HDMI 고정 버클을 지원합니다. |
|
|
오디오 인터페이스 |
1-3.5mm 헤드폰 잭 입력/출력 방식; 밸런스드 LINE 오디오 입력 2개; 2-방향으로 균형 잡힌 LINE 오디오 출력; |
|
|
데이터 인터페이스 |
{{0}}방식 USB 3.0 호스트; {{0}}방식 USB 2.0 호스트; 1개의 type-c 인터페이스, OTG 지원; |
|
|
제어 인터페이스 |
4IO; 4 IR; 2 RS232; RS485 1개; RS232 디버그 포트 1개; |
|
|
네트워크 인터페이스 |
1 1000Mbps 광섬유 네트워크 포트. 1 1000Mbps 이더넷 포트, POE 전원 공급 장치 지원; |
|
|
전원 인터페이스 |
1개의 DC 전원 인터페이스, 12V/2A 입력; |
|
|
장치 전력 소비 |
12W 이하; |
|
|
누출 방지 현재의 |
0.25mA |
|
|
작업 환경 |
온도: 0~45도; 상대 습도: 10%-90% RH; |
|
|
보관 환경 |
온도: -20도 -60도 ; 상대 습도: 5%-90% RH; |
|
|
설치 |
2개의 1U 캐비닛이 나란히 설치되어 있습니다. 8개의 중앙 집중식 설치; |
|
|
크기 |
제품 크기: 220*124*30mm; 포장 크기: 540*280*90mm; 순중량: 0.7KG; 총중량: 2.48KG; |
|
|
인코더 |
디코더 |
|
|
비디오 입력 |
N/A |
1-채널 4K @ 60fps 비디오 입력 획득, 4K @ 30fps 비디오 인코딩 및 이전 버전과의 호환성을 지원합니다. 인코딩 해상도, 비트 전송률, 프레임 속도, 인코딩 형식, 속도 제어 설정, 비트 전송률 조정 범위 128Kbps~40Mbps, 프레임 속도 조정 범위 5~60 프레임을 지원합니다. |
|
비디오 출력 |
하위 해상도 호환성을 갖춘 1 -채널 4K @60 비디오 출력 및 디코딩을 지원합니다. 사용자 정의 해상도 출력을 지원합니다. H 264/H265 비디오 디코딩 지원; |
1- 채널 4K @ 30fps 비디오 루프 출력을 지원합니다. |
|
오디오 입력 |
KVM 좌석 출력 노드로 사용될 경우 1 3.5mm 오디오 입력과 1개의 LINE 오디오 입력을 지원합니다. |
1-방향 3.5mm 헤드폰 잭 입력 지원; 2-방향으로 균형 잡힌 LINE 오디오 입력; AAC, G.711a, G.711u, G.722 오디오 형식 인코딩, 48KHz 24-비트 샘플링 속도를 지원합니다. |
|
오디오 출력 |
2-방향으로 균형 잡힌 LINE 오디오 출력을 지원합니다. 1-방향 3.5mm 헤드폰 잭 출력; AAC, G.711a, G.711u, G.722, O PUS 오디오 형식 디코딩, 48KHz 24-비트 샘플링 속도를 지원합니다. |
N/A |
|
영상인식 |
EDID 확장 디스플레이 식별자의 자동 식별을 지원합니다. 프로그레시브 스캔 P 시스템과 호환됩니다. |
|
|
네트워크 통신 |
부문 간 커뮤니케이션을 지원합니다. IP 주소를 동적으로 얻기 위해 DHCP CP를 지원합니다. RTSP/RTP 프로토콜을 지원합니다. 유니캐스트와 멀티캐스트를 지원합니다. |
|
|
장비 운영 및 유지보수 |
장치 프로세스 생존 정보, 메모리 사용량 정보, 실행 시간 정보, CPU 점유율, 디스크 사용량 운영 및 유지 관리 정보 획득을 지원합니다. 웹페이지 구성을 지원합니다. 네트워크 구성, 장치 업그레이드, 다시 시작, 로그 내보내기, 구성 가져오기/내보내기, 사용자 구성 지우기 및 공장 복원을 지원합니다. |
|
|
자막/배경 |
배경 설정을 지원합니다. 자막 설정 지원; 지원 배너 표시; |
|
|
애플리케이션 |
KVM 에이전트 애플리케이션을 지원합니다. 접합 디스플레이 애플리케이션을 지원합니다. 초고해상도 비디오 동기화 애플리케이션을 지원합니다. |
|
