개요
MCU-1070는 분산 플랫폼 시스템의 중앙 서버이자 시스템의 핵심 구성 요소입니다. 플랫폼에는 사용자 관리, 권한 관리, 권한 관리, 장치 관리, 중앙 제어 관리, 미디어 관리, 구성 관리 및 도구 관리 모듈이 있으며 플랫폼 지침 배포 센터입니다. 임베디드 아키텍처 서버입니다.
특징
고성능, 다중 채널
- 대규모 고화질 멀티미디어 신호 관리 기능을 지원합니다.
- 모니터링 플랫폼 도킹, 화상 회의 MCU 도킹, 코드 스트림 직접 획득 및 대규모 신호의 통합 관리를 지원합니다.
- 다중 시스템 캐스케이드 연결, 캐스케이드 신호 공유, 상호 통신, 방송 및 스케줄링을 지원합니다.
실시간 미리보기, 실시간 관리
- 시각적 제어 인터페이스, 오디오 동적 레벨의 실시간 피드백, 비디오 신호의 실시간 미리보기 및 에코를 지원합니다.
- 사용자가 개인화된 인터페이스와 다중 UI 인터페이스를 디자인할 수 있도록 지원합니다.
- 다중 사용자 계층적 분산화와 다중 사용자 온라인 관리 및 운영을 동시에 지원합니다.
안정적이고 신뢰할 수 있음
- 바이러스가 없는 임베디드 Linux 시스템을 채택합니다.
- 어댑터 전원 공급 장치 및 PoE 전원 공급 장치 백업을 지원합니다.
- 보안 테스트 요구 사항을 충족하기 위해 공장에서 안전 강화가 수행되었습니다.
장비형태
- 팬이 없고 조용한 디자인으로 1U 독립 캐비닛 설치를 지원합니다.
- 3개의 기가비트 네트워크 포트, PoE 전원 공급 장치 지원.

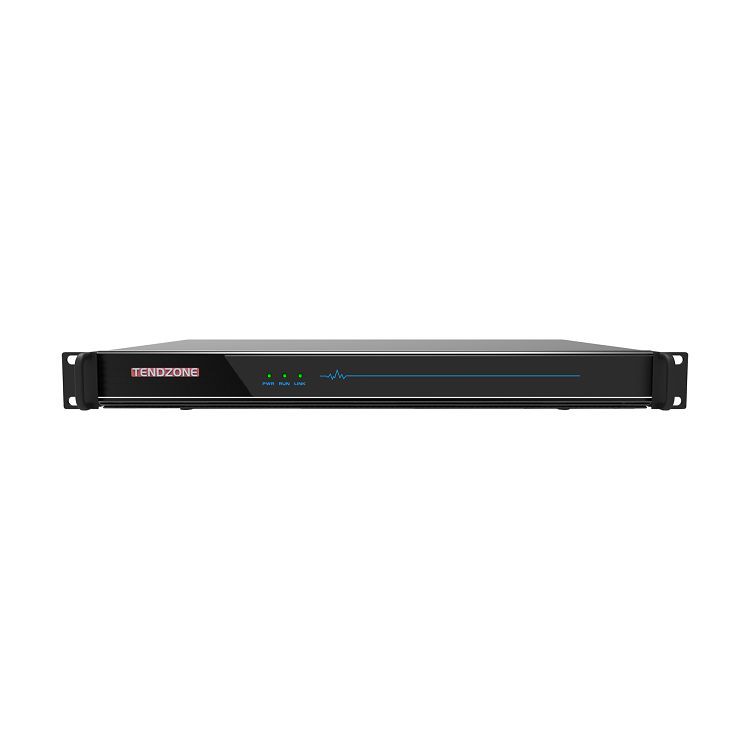

앞쪽패널
(1) 전원 표시등 (2) 작동 표시등 ( 3 ) 연결 표시등

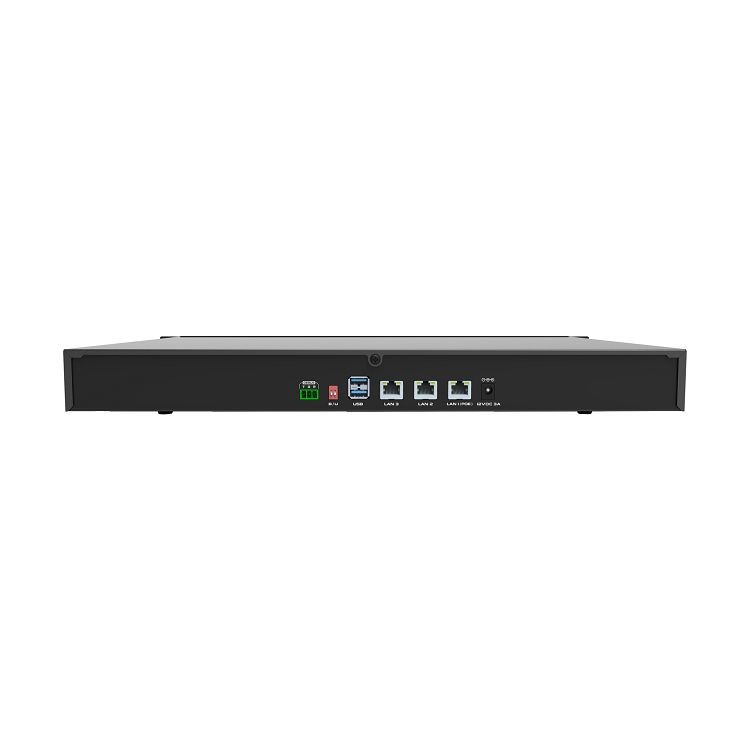

후면 패널
(1) 디버그 포트 * 1;
(2)USB2.0 상단에 장치*1, 하단에 USB3.0 장치*1;
(3) RJ45 기가비트 이더넷 포트 3(LED 접합 동기화 지원) (4) RJ45 기가비트 이더넷 포트 2(벽면 장착);
(5) RJ45 기가비트 이더넷 포트 1(PoE 전원 공급 장치 지원).
인기 탭: midis av over ip 서버, 중국 midis av over ip 서버 제조업체, 공급업체, 공장
명세서
|
일반실적 |
|
|
안전하고 안정적 |
임베디드 리눅스 시스템을 기반으로 개발된 국내 개발 칩 채택, 바이러스 없음 |
|
하드웨어 구성 |
CPU 코어: HiSilicon Hi 3536, 쿼드 코어 A17 프로세서, 주요 주파수: 1.4 GHz; RAM : 2GB 내부 저장공간: 256GB |
|
데이터 인터페이스 |
USB2.0 유형- A 장치 포트 *1; USB3.0 유형- A 장치 포트 *1; |
|
네트워크 인터페이스 |
PoE 전원 공급 장치를 지원하는 RJ45 기가비트 이더넷 포트 3개; |
|
장치 크기 |
섀시 크기: 436.8*280*46.5mm; 귀가 달린 크기: 482*300*46.5; |
|
입력 전압 |
DC12V, 1A 이하; |
|
누설 보호 전류 |
3.5mA |
|
장치 전력 소비 |
7W 이하; |
|
장비소음 |
팬이 없고 조용한 디자인; |
|
작동 온도 |
- 10도 ~45도 작동 온도; |
|
무게 |
순중량 3.16Kg, 총중량 4.60Kg; |
|
표시 등 |
전원 표시등: 서버에 정상적으로 전원이 공급되면 표시등이 켜집니다. 실행 표시등: 서버가 시작되고 정상적으로 실행되면 표시등이 깜박입니다. 연결 표시기: 예약됨, 작동 중에 무작위로 깜박임; |
|
설치 |
1U 독립 캐비닛 설치를 지원합니다. |
|
시스템 특징 |
지원 장비 제어, 코덱 관리, 오디오 프로세서, 네트워크 오디오 서버, 하이퍼 컨버지드 노드, 미디어 서버, 중앙 제어 호스트, 녹음 및 방송, 제어 매트릭스 접합, IPC 및 타사 도킹 네트워크 장치 모니터링 대규모 미디어 신호 소스 및 초고해상도 비디오 신호 관리를 지원합니다. 다중 사용자 관리 및 사용자 권한 구성을 지원합니다. 시스템 간 오디오 및 비디오 정보의 상호 연결을 실현하기 위해 다중 시스템 계단식 기능을 지원합니다. 여러 화면 관리 그룹을 지원하고, LCD/LED 화면 접합을 실현하고, 신호 프로젝션 디스플레이를 제어합니다. 지원 화면 배너 설정 기능; 스트리밍 미디어 전달 기능을 지원합니다. RTSP 스트리밍 미디어 전달이 화면에 표시됩니다. 시스템 신뢰성을 높이기 위해 다중 서버 핫 백업 기능을 지원합니다. 중앙 제어 프로그래밍 기능을 지원하고, 환경 장비 제어를 실현하고, 환경 장비의 양방향 제어(예: 카메라 추적)를 지원합니다. 모니터링 플랫폼(GB/T28181 프로토콜), 화상 회의 MCU, 기타 타사 장치 API 및 SDK 프로토콜 장치의 맞춤형 도킹과 같은 타사 네트워크 플랫폼 도킹을 지원합니다. 타사 도킹을 위한 개방형 서버 플랫폼 API 인터페이스 프로토콜을 지원합니다. |
|
코덱 노드 관리 및 제어 |
지원 장비 온라인 상태 관리; 장치 소프트웨어 버전의 온라인 일괄 업그레이드를 지원합니다. 화면 수정 및 비디오 디스플레이 배경 이미지 인코딩을 지원합니다. 디코딩 노드 접합, 신호 표시 및 화면 레이아웃 전환을 지원합니다. 코덱 노드 볼륨 제어 및 중앙 제어 인터페이스 제어를 지원합니다. |
|
오디오 프로세서 제어 |
오디오 프로세서 장면 호출을 지원하지만 장면 저장은 지원하지 않습니다. 오디오 프로세서 입력 및 출력 채널의 음소거 제어 및 볼륨 제어를 지원하고 오디오 동적 레벨의 실시간 피드백을 지원하며 믹싱 제어를 지원합니다. |
|
하이퍼컨버지드 노드 관리 및 제어 |
하이퍼컨버지드 노드 장치 관리를 지원합니다. 하이퍼컨버지드 노드 녹화 및 방송 제어 지원, 지점 간 통화 제어, 창 열기 제어, RTSP 액세스 소스 전환, 비디오 입력 인터페이스 유형 전환, 입력 오디오 채널 제어, 출력 오디오 채널 제어, 내장 중앙 제어(시리얼) 포트, 적외선 송신기 포트, 타이밍 전원 공급 장치) 및 원키 도움말 기능; |
|
소프트 스크린 프로젝션 |
무선/유선 네트워크 화면 서비스를 제공하기 위해 Windows 또는 MAC 컴퓨터를 지원하고 동기식 오디오 및 비디오 전송을 지원합니다. |
|
IPC 제어 모니터링 |
IPC 네트워크 카메라 장치 관리를 지원하고, 모니터링 코드 스트림을 당겨서 화면에 표시하고, IPC PTZ 제어를 지원합니다. |
|
모니터링 플랫폼 제어 |
모니터링 플랫폼에 연결하고, 모니터링 플랫폼 장비의 미디어 신호 목록을 얻고, 화면의 미디어 신호 표시를 제어하고, 모니터링 플랫폼의 PTZ 제어를 지원하기 위해 국가 표준 GB/T28181 프로토콜을 지원합니다. |
|
화상회의 MCU 제어 |
Huawei, Polycom 및 Dongwei 화상 회의 MCU 도킹을 지원하고 회의에 참여하는 화상 회의 MCU 터미널의 미디어 신호 목록을 획득하며 화면의 미디어 신호 표시를 제어합니다. |
|
알람 연동 |
Morning Eagle, MetLife, New Hengzong, Hikvision, Dahua 및 Putek의 비즈니스 알람에 액세스하고 알람 수신 시 화면 표시 연결, 비디오 녹화 연결 또는 장비 서비스 전환 연결과 같은 지능형 연결 제어를 실현합니다. |
|
UI 클라이언트 |
Kylin, Windows 7/10/11, Android 및 iOS 시스템 플랫폼에서 실행되는 지원; 사용자가 개인화된 제어 인터페이스를 설계하도록 지원합니다. 여러 인터페이스 컨트롤 세트의 설계를 지원합니다. 오디오 및 비디오 신호 스케줄링, 오디오 제어 및 환경 장비 제어를 통합하기 위한 시각적 인터페이스를 지원합니다. 버튼, 목록, 시간, 노브, 페이더, 레벨, 트리 디렉토리, 편집 상자, 그림 등과 같은 다양한 구성 요소 유형의 표시를 지원합니다. |
|
제어 프로토콜 |
UDP, TCP, HTTP 네트워크 프로토콜 제어 지원; 텍스트, 16진수 및 적외선 유형 프로토콜 제어를 지원합니다. ONVIF 및 GB T- 28181 프로토콜 PTZ 제어 지원; |
|
논리 프로그래밍 |
제어 조합 적용 지원, 순차 목록 실행 이벤트, 판단 및 선택 실행 이벤트 지원; 양방향 트리거 실행 이벤트 편집을 지원합니다. 시간에 따른 트리거링 실행 이벤트, 주기적 실행 이벤트 및 주기적 실행 이벤트를 지원합니다. |
|
미디어 프로토콜 |
다음 프로토콜과 호환되는 제어 인터페이스 기계를 지원하십시오. AAC, G.711, G.722 오디오 형식 인코딩 및 디코딩을 지원합니다. DANTE, CobraNet 및 TAC 오디오 프로토콜의 통합 관리를 지원합니다. H.264 및 H.265 비디오 형식 인코딩 및 디코딩을 지원하고 RTP 및 RTSP 미디어 프로토콜을 지원합니다. |
|
유지보수 기능 |
시스템 구성 가져오기/내보내기 기능 지원; 수동 시스템 백업, 예약 백업 및 원클릭 구성 복원을 지원합니다. 사용자 로그, 로그인 로그, 작업 로그, 디버그 로그, 알람 로그를 포함한 시스템 로그 저장 및 내보내기를 지원합니다. 노드 장비의 온라인 상태 모니터링 및 검사를 지원합니다. 코덱 노드 소프트웨어 버전의 일괄 업그레이드를 지원합니다. |
