제품개요

이 고성능 전문 스위칭 장치는 오디오 및 비디오 신호를 효과적으로 관리하므로 방송 및 TV 프로젝트, 멀티미디어 회의장, 대형 스크린 디스플레이, TV 교육 및 명령/통제 센터를 포함한 다양한 응용 분야에 이상적입니다.

CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT 및 Optical을 포함한 다양한 신호 형식을 지원하여 다양한 입력/출력 유형 간의 원활한 전환 및 전송을 보장합니다.

특징

32-입력 및 32-출력 오디오 및 비디오 신호 전환 카드 인터페이스;
버스 스위칭 기술을 사용하면 각 신호를 지점 간으로 전송할 수 있을 뿐만 아니라 버스 채널을 통해서도 전송할 수 있으므로 모든 신호 이미지를 실시간으로 표시할 수 있습니다.
주파수 및 라인 더블링 기술은 라인과 주파수를 두 배로 늘려 이미지 신호의 표시를 향상시킬 수 있습니다.
전환 프로세스 중 검은색 화면, 화면 정지, 지터, 찢어짐 등이 없는 원활한 교차 전환.
CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, Optical 등 다양한 신호 유형을 사용할 수 있습니다.
해상도는 조정 가능하며 최대 4096 x 2160P@60Hz를 지원합니다.
출력 채널을 개별적으로 또는 전체적으로 닫거나 열 수 있도록 지원합니다.
심리스 입력 카드는 OSD 사용자 정의 문자 오버레이 화면 표시 기능을 지원합니다. 이를 통해 왼쪽 상단, 왼쪽 하단, 오른쪽 상단, 오른쪽 하단 등의 모든 입력 채널에 사용자 정의 중국어 콘텐츠를 오버레이하고 표시할 수 있으며 문자 색상을 설정할 수 있습니다. ;
RS232 직렬 포트, TCP/IP 네트워크, 전면 패널 제어, 개방형 제어 프로토콜을 지원합니다.
GUI 사용자 인터페이스 제어 및 인간화된 디자인을 지원합니다.
EDID 정보 수정 및 사용자 정의;
현재 장치 입력 및 출력 채널 상태 쿼리 기능을 지원합니다.
여러 장면 저장 및 호출을 지원합니다.
신호 포트는 핫 플러깅을 지원합니다.

인기 탭: 32x32 하이브리드 모듈형 비디오 매트릭스, 중국 32x32 하이브리드 모듈형 비디오 매트릭스 제조업체, 공급업체, 공장

주인
설명하다	최대 32개의 입력 및 32개의 출력 오디오 및 비디오 신호 스위칭 카드 인터페이스 지원, 핫 스와핑 지원
제어
직렬 제어 포트	DB9 RS232 암 커넥터
핀 구성	핀 2 TX, 핀 3 RX, 핀 5 GND
패널 섀시 구조	플러그형 신호, 8개의 입력 카드 슬롯은 8개의 신호 입력 카드와 함께 삽입 가능, 8개의 출력 카드 슬롯은 8개의 신호 출력 카드와 함께 삽입 가능
전면 패널 컨트롤	단추
전통적인
작동 온도	-0-+50도
상대습도	10%-90%
전원 공급 장치	AC 100-240V , 50/60Hz , 호스트 무부하 전력 소비 60W, 보드 제외
섀시 크기(mm)
VMC{{0}}: 436.6L x 320.0W x 221.5H

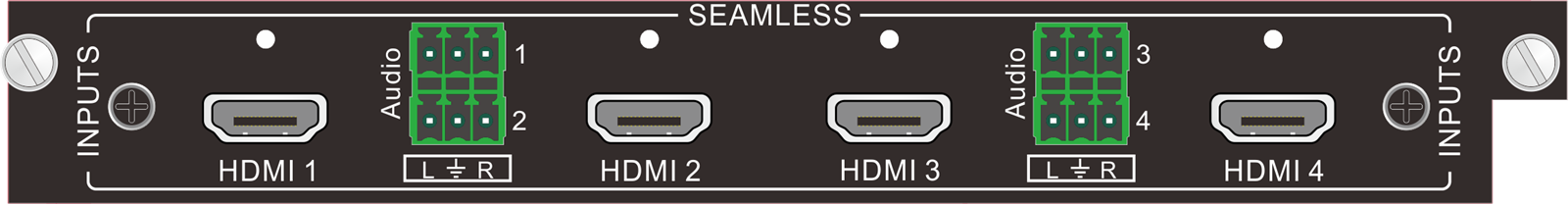

입력 신호 카드-VMC-4I-HD-4K

입력 신호	4-채널 HDMI 신호, 4-채널 아날로그 오디오 신호	소비전력	12.5W
입력 커넥터	유형 A 19-핀 암, 3-핀 플러그형 터미널 블록	색상 심도	8비트
신호 유형	HDMI, DVI-D, 입력 신호 자동 식별	대역폭	10.2Gbps
온도	0도 - +50도	습기	10% - 90%
해결	최대 입력 해상도 4096 x 2160P@60Hz, 입력 적응형
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
기준	HDMI1.4, HDCP2.2 지원
EDID 관리	EDID 학습 기능 지원
기타 기능	채도, 밝기, 대비, 색온도 및 선명도 값 설정 지원, 문자 오버레이 기능 지원, 핫 플러그

입력 신호 카드-VMC-4I-OF

입력 신호	4-채널 광섬유 신호, 자동 입력 신호 인식	소비전력	24W
입력 커넥터	광섬유 모듈	데이터 유형	DVI/HDMI
최대 비율	10.2Gbps	상대습도	10%-90%
온도	0도 -+50도	색상 심도	8비트, 10비트, 12비트, 16비트
광섬유 모듈
인터페이스 사양	LC 인터페이스
광섬유 신호	9가지 조정 가능한 해상도, 최고 입력 해상도는 4096x2160@30Hz입니다.
전송거리	광섬유 송신기/수신기와 함께 사용해야 함, 4096x2160@30Hz 단일 모드 광섬유 최대 전송 거리는 2KM, 다중 모드는 300M
최대 데이터 속도	10.2Gbit/s
다른
기능	문자 오버레이 기능 및 핫스왑 지원

입력 신호 카드-VMC-4I-HBT

비디오 입력
입력 신호	4-채널 HDBT 신호, 자동 입력 신호 식별	입력 레벨	TMDS 2.9V-3.3V
입력 커넥터	RJ45, 황록색 이중 색상 표시등 포함	입력 임피던스	차동 라인 100Ω
소비전력	21W
오디오 입력
입력 신호	4-채널 스테레오 신호	입력 커넥터	3.5mm 오디오 잭
입력 임피던스	75Ω	주파수 응답	20Hz-20KHz
제어
제어 신호	4-방향 RS232 제어 신호	제어 포트	3-핀 플러그형 터미널 블록
규약	RS232 프로토콜 지원, IR 지원, RS232 양방향 투명 전송
전통적인
얻다	0dB	대역폭	10.2Gbps
해결	최대 1920×1080@60Hz 지원	누화	<-50dB@5MHz
전송거리	1080p 70m 이하	스위칭 속도	200ns(최대)
작동 온도	-10도 -+40도	상대습도	10%-90%
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
HDMI 표준	HDMI1.4a 지원
EDID, HDCP	HDCP1.4와 호환되는 EDID 수동 관리 지원
기타 기능	색도, 밝기, 대비, 색온도 및 선명도 값 설정, 문자 오버레이 기능, 핫 플러그 및 PoH 외부 전원 공급 기능 지원

입력 신호 카드-VMC-2I-HBT-4K

비디오 입력
입력 신호	2 -채널 HDBT 신호, 자동 입력 신호 인식	입력 레벨	TMDS 2.9V-3.3V
입력 커넥터	RJ45, 황록색 이중 색상 표시등 포함	입력 임피던스	차동 라인 100Ω
소비전력	21W
오디오 입력
입력 신호	2- 방향 스테레오 신호	입력 커넥터	3.5mm 오디오 잭
입력 임피던스	75Ω	주파수 응답	20Hz-20KHz
제어
제어 신호	2- 방향 RS232 제어 신호	제어 포트	3-핀 플러그형 터미널 블록
규약	RS232 프로토콜 지원, IR 지원, RS232 양방향 투명 전송
전통적인
얻다	0dB	대역폭	10.2Gbps
해결	최대 4096 x 2160P@30Hz 지원	누화	<-50dB@5MHz
전송거리	1080p 70m 이하	스위칭 속도	200ns(최대)
작동 온도	-10도 -+40도	상대습도	10%-90%
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
HDMI 표준	HDMI1.4 표준 지원
EDID, HDCP	EDID 수동 관리 지원, HDCP2.2 지원 및 이전 버전과 호환 가능
기타 기능	색도, 밝기, 대비, 색온도 및 선명도 값 설정, 문자 오버레이 기능, 핫 플러그 및 PoH 외부 전원 공급 기능 지원

입력 신호 카드-VMC-4I-DV

입력 신호	4-방향 DVI 신호	입력 레벨	TMDS 2.9V-3.3V
입력 커넥터	암 포트 DB24+5	입력 임피던스	75Ω
소비전력	10W
전통적인
얻다	0dB	대역폭	최대 데이터 속도 4.95Gbit/s
비디오 신호	DVI, HDMI, VGA, C-VIDEO, YPbPr, 입력 신호 자동 식별	최대 시간 지연	5nS(±1nS)
데이터 유형	8비트	누화	<-50dB@5MHz
스위칭 속도	200ns(최대) 누화	해결	60Hz에서 최대 1920× 1200 지원
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
오디오 샘플링 속도	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID 및 DDC 관리	DVI 및 HDMI 표준을 사용하여 EDID(확장 디스플레이 식별) 및 DDC(디스플레이 데이터 채널) 지원
HDCP 관리	고대역폭 디지털 콘텐츠 보호(HDCP)를 지원하고 DVI 및 HDMI1.3 표준을 사용합니다.
기타 기능	색도, 밝기, 대비, 색온도 및 선명도 값 설정, 문자 오버레이 기능, 핫 플러그 지원

입력 신호 카드-VMC-4I-HD

입력 신호	4-채널 HDMI 신호(DVI와 호환 가능), 4-채널 아날로그 오디오 신호	소비전력	10W
입력 커넥터	유형 A 19-핀 암, 3-핀 플러그형 터미널 블록	색상 심도	8, 10, 12비트
신호 유형	HDMI, DVI-D, 입력 신호 자동 식별	대역폭	6.75Gbps
온도	0도 - +50도	습기	10% - 90%
기준	HDCP 표준과 호환되는 HDMI1.3 지원	해결	최대 1920×1080@60Hz 지원
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
EDID 및 DDC 관리	DVI 및 HDMI 표준을 사용하여 EDID(확장 디스플레이 식별) 및 DDC(디스플레이 데이터 채널) 지원
기타 기능	색도, 밝기, 대비, 색온도 및 선명도 값 설정, 문자 오버레이 기능, 핫 플러그 지원

입력 신호 카드-VMC-4I-VG

비디오 입력
입력 신호	4-방향 VGA 신호		커플링 입력	AC 커플링만 해당
입력 커넥터	15-핀 D형 암 포트		입력 레벨	{{0}}.5-2.0Vp-p
입력 임피던스	75Ω
오디오 입력
입력 신호		아날로그 오디오 신호 4채널		오디오 입력 임피던스	>10KΩ
입력 커넥터		3-핀 플러그형 터미널 블록		입력 임피던스	75Ω
주파수 응답		20Hz-20KHz
전통적인
얻다	0dB		대역폭	YPbPr: 170MHz; C-비디오: 150MHz; VGA : 170MHz
스위칭 속도	200ns(최대)		누화	<-50dB@5MHz
비디오 신호	VGA(RGBHV), YPbPr, C-VIDEO, 입력 신호 자동 식별
크로마 스페이스	색 공간 조정 지원: YCBCR\RGB			해결	60Hz에서 최대 1920×1200 지원
소비전력	12W
기타 기능	색도, 밝기, 대비, 색온도 및 선명도 값 설정을 지원합니다. 문자 오버레이 기능; 핫 플러그; VGA 신호 입력 자동 보정; 단일 포트를 공장 설정으로 복원

입력 신호 카드-VMC-4I-AV

입력 신호		4-채널 CVBS 신호, 4-채널 아날로그 오디오 신호		지원되는 오디오 형식		스테레오 재생
입력 커넥터		BNC 커넥터, 3-핀 플러그형 터미널 블록		기준		PAL 및 NTSC 형식 지원
소비전력		11W		해결		7단계 조절 가능, 최대 1920×1080@60Hz
전통적인
오디오 노이즈 플로어		-80dB		최대 오디오 왜곡		2.0V
작동 온도		0도 - +50도		상대습도		10% - 90%
대역폭		6.75Gbps		자동 라인 스케일링 기능		지원하다
기타 기능		채도, 밝기, 대비, 색온도 및 선명도 값 설정을 지원합니다. 문자 오버레이 기능; 핫 플러그
	입력 신호 카드-VMC-4I-SD

	입력 신호		4-채널 SDI 신호(각각 하나의 SDI 루프 출력 포함)		입력 레벨		TMDS 2.9V-3.3V
	입력 커넥터		BNC 커넥터		입력 임피던스		75Ω
	비디오 신호		SDI, HD-SDI, 3G-SDI, 입력 신호 자동 식별		소비전력		14W
	전통적인
	색상 심도		8&10&12비트		작동 거리		1080p 100m 이하 (고품질 와이어를 사용해주세요)
	대역폭		6.75Gbps		최대 해상도		1080p@60Hz
	작동 온도		0도 - +50도		상대습도		10% - 90%
	라인 더블링 기능		지원하다		해결		최대 1920×1080@60Hz 지원;
	기타 기능		채도, 밝기, 대비, 색온도 및 선명도 값 설정을 지원합니다. 문자 오버레이 기능; 핫 플러그

입력 신호 카드-VMC-4I-HV

입력 신호	2-방향 HDMI 신호(DVI와 호환 가능), 2-VGA 신호 방식; 4-채널 스테레오 오디오 신호		소비전력	12W
입력 커넥터	A형 19-핀 암 커넥터; 15-핀 D형 암 커넥터; 3-핀 플러그형 터미널 블록
해결	최대 1920×1080@60Hz 지원
전통적인
HDMI 포트:
색상 심도	8, 10, 12비트		신호 유형	HDMI, DVI-D, 입력 신호 자동 식별
대역폭	6.75Gbps		온도	0도 - +50도
습기	10% - 90%
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
기준	HDCP 표준과 호환되는 HDMI1.3 지원
EDID 및 DDC 관리	EDID(확장 디스플레이 식별) 및 DDC(디스플레이 데이터 채널) 지원
VGA 포트:
커플링 입력	AC 커플링만 해당	입력 레벨			{{0}}.5-2.0Vp-p
입력 임피던스	75Ω	주파수 응답			20Hz-20KHz
얻다	0dB	누화			<-50dB@5MHz
스위칭 속도	200ns(최대)	크로마 스페이스			YCBCR\RGB 조정 지원
비디오 신호	VGA(RGBHV), YPbPr, C-VIDEO, 입력 신호 자동 식별
기타 기능	VGA 신호 입력 자동 수정 및 단일 포트 공장 초기화 지원
기능	핫 플러그 및 언플러그 지원, 채도, 밝기, 대비, 색온도 및 선명도 값 설정 지원, 문자 오버레이 기능 지원

출력 신호 카드-VMC-4O-HD-4K

출력 신호	4-채널 HDMI 신호, 4-채널 아날로그 오디오 신호	소비전력	12.5 W
출력 커넥터	유형 A 19-핀 암, 3-핀 플러그형 터미널 블록	색상 심도	8비트
전통적인
신호 유형	HDMI, DVI-D	대역폭	10.2Gbps
온도	0도 - +50도	습기	10% - 90%
해결	8개의 조정 가능한 레벨, 최대 4096 x 2160@60Hz
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
기준	HDMI1.4, HDCP2.2 지원
EDID 및 DDC 관리	EDID 학습 기능 및 DDC 통신 지원
기타 기능	명령을 통한 출력 형식 설정, 독립적인 오디오 신호 전송 및 핫 플러깅 지원

출력 신호 카드-VMC-4O-OF

출력 신호	4-방향 광섬유 신호	소비전력	32W
출력 커넥터	광섬유 모듈	최대 비율	10.2Gbps
데이터 유형	DVI/HDMI	온도	0도 -+50도
상대습도	10%-90%	색상 심도	8비트, 10비트, 12비트, 16비트
해결	4K @ 30Hz의 최고 출력 해상도로 36가지 조정 가능한 해상도 지원
광섬유 모듈
인터페이스 사양	LC 인터페이스
광섬유 신호	단일 모드 광섬유의 최대 전송 거리는 2KM이고 다중 모드의 최대 전송 거리는 300M입니다.
전송거리	4K30 전송 거리: 단일 모드 광섬유의 최대 전송 거리는 2KM이고 다중 모드는 300M입니다.
기타 기능
지침을 통해 출력 형식 설정 지원, 핫 플러그 및 분리 지원

출력 신호 카드-VMC-4O-HBT

비디오 출력
출력 신호	4-채널 HDBT 신호	출력 레벨	TMDS 2.9V-3.3V
출력 커넥터	RJ45, 황록색 이중 색상 표시등 포함	출력 임피던스	차동 라인 100Ω
소비전력	21W
오디오 출력
출력 신호	4-채널 스테레오 신호	출력 커넥터	3.5mm 오디오 잭
출력 임피던스	75Ω	주파수 응답	20Hz-20KHz
제어
제어 신호	4-방향 RS232 제어 신호	제어 포트	3-핀 플러그형 터미널 블록
규약	RS232 프로토콜 지원
전통적인
얻다	0dB	대역폭	10.2Gbps
해결	최대 1080p까지 원활하게 지원	누화	<-50dB@5MHz
전송거리	1080p 70m 이하	스위칭 속도	200ns(최대)
작동 온도	-10도 -+40도	상대습도	10%-90%
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
HDMI 표준	HDCP 2.2와 호환되는 HDMI1.4 지원
EDID 및 DDC 관리	EDID 수동 관리 및 DDC 통신 기능 지원
해결	1920×1080@60Hz의 최고 출력 해상도로 36가지 조정 가능한 해상도 지원
전송거리	1920×1080P60Hz 전송 거리 최대 70m
기타 기능	명령을 통해 출력 형식 설정, 핫 플러그 및 PoH 외부 전원 공급 기능 지원

출력 신호 카드-VMC-2O-HBT-4K

비디오 출력
출력 신호	2- 방향 HDBT 신호	출력 레벨	TMDS 2.9V-3.3V
출력 커넥터	RJ45, 황록색 이중 색상 표시등 포함	출력 임피던스	차동 라인 100Ω
소비전력	21W
오디오 출력
출력 신호	2- 방향 스테레오 신호	출력 커넥터	3.5mm 오디오 잭
출력 임피던스	75Ω	주파수 응답	20Hz-20KHz
제어
제어 신호	4-방향 RS232 제어 신호	제어 포트	3-핀 플러그형 터미널 블록
규약	RS232 프로토콜 지원
전통적인
얻다	0dB	대역폭	10.2Gbps
해결	최대 4096 x 2 160@ 30Hz 지원	누화	<-50dB@5MHz
전송거리	1080p 70m 이하 , 4K 40M 이하	스위칭 속도	200ns(최대)
작동 온도	-10도 -+40도	상대습도	10%-90%
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
HDMI 표준	HDCP 2.2와 호환되는 HDMI1.4 지원
EDID 및 DDC 관리	EDID 수동 관리 및 DDC 통신 기능 지원
해결	4096 x 2 160@ 30Hz의 최고 출력 해상도로 36가지 조정 가능한 해상도를 지원합니다.
전송거리	4K 최대 40M 거리, 1080P 최대 70M 지원
기타 기능	명령을 통해 출력 형식 설정, 핫 플러그 및 PoH 외부 전원 공급 기능 지원

출력 신호 카드-VMC-4O-DV

출력 신호	4-방향 DVI 신호	출력 레벨	TMDS 2.9V-3.3V
출력 커넥터	암 포트 DB24+5	출력 임피던스	75Ω
소비전력	6W

전통적인
얻다	0dB	대역폭	4.95기가비트/초
비디오 신호	DVI, HDMI, VGA, C-비디오, YPbPr	최대 시간 지연	5nS(±1nS)
데이터 유형	8비트	누화	<-50dB@5MHz
해결	36개의 조정 가능한 레벨, 최대 1920×1200@60Hz	스위칭 속도	200ns(최대) 누화
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
오디오 샘플링 속도	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID 및 DDC 관리	DVI 및 HDMI 표준을 사용하여 EDID(확장 디스플레이 식별) 및 DDC(디스플레이 데이터 채널) 지원
HDCP 관리	고대역폭 디지털 콘텐츠 보호(HDCP)를 지원하고 DVI 및 HDMI1.3 표준을 사용합니다.
기타 기능	명령을 통한 출력 형식 설정 및 핫 플러깅 지원

출력 신호 카드-VMC-4O-HD

출력 신호	4-채널 HDMI 신호(DVI와 호환 가능), 4-채널 아날로그 오디오 신호	소비전력	8W
출력 커넥터	유형 A 19-핀 암, 3-핀 플러그형 터미널 블록	색상 심도	8비트
신호 유형	HDMI, DVI-D	대역폭	6.75Gbps
온도	0도 - +50도	습기	10% - 90%
해결	36가지 조정 가능한 해상도, 최대 1920×1200@60Hz
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
기준	HDCP와 호환되는 HDMI1.3 지원
EDID 및 DDC 관리	EDID 학습 기능 및 디스플레이 데이터 채널(DDC) 지원
기타 기능	지침을 통해 출력 형식 설정 지원, 핫 플러그 지원

출력 신호 카드-VMC-4O-VG

비디오 출력
출력 신호	4-방향 VGA 신호	스위치 유형	수직 간격
출력 커넥터	15-핀 D형 암 포트	출력 레벨	{{0}}.5-2.0Vp-p
출력 임피던스	75Ω	해결	36가지 조정 가능한 해상도, 최대 1920×1200@60Hz
신호 유형	VGA, YPBPR, C-VIDEO 신호 형식 지원
오디오 출력
출력 신호	아날로그 오디오 신호 4채널	출력 임피던스	75Ω
출력 커넥터	3-핀 플러그형 터미널 블록	주파수 응답	20Hz-20KHz
전통적인
얻다	0dB	스위칭 속도	200ns(최대)
누화	<-50dB@5MHz	소비전력	6W
기타 기능	명령을 통한 출력 형식 설정 및 핫 플러깅 지원

출력 신호 카드-VMC-4O-AV

출력 신호	4-채널 CVBS 신호, 4-채널 아날로그 오디오 신호	해결	480I 및 576I 두 가지 해상도 조정 가능
출력 커넥터	BNC 커넥터, 3-핀 플러그형 터미널 블록	출력 오디오 형식	스테레오 재생
소비전력	9W	전송거리	100m 이하 (고급 전선을 사용해주세요)
전통적인
오디오 노이즈 플로어	-80dB	최대 오디오 왜곡	2.0V
작동 온도	0도 - +50도	상대습도	10% - 90%
대역폭	6.75Gbps	기준	PAL 및 NTSC 형식 지원
기타 기능	명령을 통한 출력 형식 설정 및 핫 플러깅 지원

출력 신호 카드-VMC-4O-SD

출력 신호	4-채널 SDI 신호(각각 하나의 SDI 루프 출력 포함)	출력 레벨	TMDS 2.9V-3.3V
출력 커넥터	BNC 커넥터	출력 임피던스	75Ω
비디오 신호	SDI, HD-SDI, 3G-SDI	소비전력	15W
해결	7가지 조정 가능한 해상도, 최대 1920×1200@60Hz
전통적인
색상 심도	8&10&12비트	작동 거리	1080p 100m 이하 (고품질 와이어를 사용해주세요)
대역폭	6.75Gbps	최대 해상도	1080p@60Hz
작동 온도	0도 - +50도	상대습도	10% - 90%
기타 기능	명령을 통한 출력 형식 설정 및 핫 플러깅 지원

출력 신호 카드-VMC-4O-HV

출력 신호	2-방향 HDMI 신호(DVI와 호환 가능), 2-VGA 신호 방식; 4-채널 스테레오 오디오 신호	소비전력	8W
출력 커넥터	A형 19-핀 암 커넥터; 15-핀 D형 암 커넥터; 3-핀 플러그형 터미널 블록
해결	36가지 조정 가능한 해상도, 최대 1920×1200@60Hz
전통적인
HDMI 포트:
색상 심도	8비트	신호 유형	HDMI, DVI-D
대역폭	6.75Gbps	온도	0도 - +50도

습기	10% - 90%
오디오 형식	내장 오디오는 PCM, Dobly Digital, DTS, DTS-HD 형식을 지원하고 외부 오디오는 PCM 형식을 지원합니다.
기준	HDCP와 호환되는 HDMI1.3 지원
EDID 및 DDC 관리	EDID 학습 기능 및 DDC 통신 기능 지원
VGA 포트:
출력 레벨	{{0}}.5-2.0Vp-p	출력 임피던스	75Ω
신호 유형	VGA, YPBPR, C-비디오
스위치 유형	수직 간격	주파수 응답	20Hz-20KHz
얻다	0dB	누화	<-50dB@5MHz
스위칭 속도	200ns(최대)
대역폭	YPbPr: 170MHz; C-비디오: 150MHz; VGA : 170MHz
비디오 신호	VGA(RGBHV), YPbPr, S-비디오, C-비디오
다른
명령을 통한 출력 형식 설정 및 핫 플러깅 지원

신호 미리보기 카드-VMC-4P-OB

인터페이스	RJ45 포트 2개	미리보기 기능	4개의 비디오 소스를 동시에 미리 볼 수 있습니다.
프로토콜 및 표준	H.264 인코딩 기술, 표준 RTSP 프로토콜	소비전력	15W
해결	비디오 재생의 각 채널 해상도는 720p에 도달할 수 있으며 미리보기 해상도는 명령을 통해 변경할 수 있습니다.
제어	매트릭스 제어 지원, 전원 차단 메모리 기능 지원

IP 디코더 카드-VMC-4I-IP

인터페이스	RJ45 포트 2개	디코딩 기능	41080P@60Hz, 81080P@30Hz, 16*720P@30Hz 디코딩 지원
오디오 인터페이스	오디오 입력 1/2/3/4: 예약된 외부 오디오 인터페이스	소비전력	1 3 W
해결	rtsp/rtp/rtpo TCP 액세스 지원	다른	전원 끄기 메모리 포함
제어	onvif2.6 프로토콜 지원, onvif 장치 식별 지원, onvif 프로토콜 스트림 액세스 지원, onvif PTZ 제어 지원

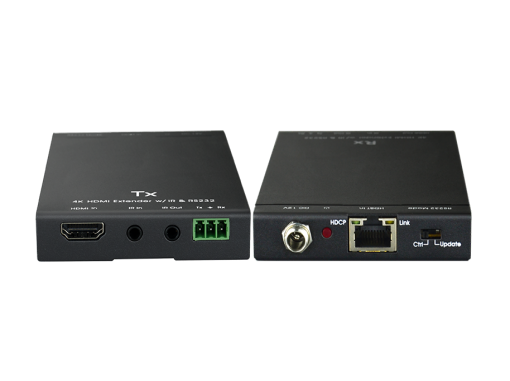

HDMI 신호 70m HDBaseT 송신기-VHBT-HD-70T

HDBaseT 입력 카드 및 4K HDBaseT 입력 카드와 함께 사용
입력하다	1-방향 HDMI	입력 커넥터	A형 19-핀 암 커넥터
산출	1 -방향 HDBaset	출력 커넥터	RJ-45 터미널
제어 인터페이스	1개 채널 IR IN, 1개 채널 IR OUT, 1개 양방향 RS232	제어 기능	CEC, IR, RS232 양방향 투명 전송 지원
기준	HDCP2.2 및 HDMI1.4 표준 준수	해결	최대 3840×2160@30Hz 지원
작동 온도	0~50도	습기	10% ~ 90%
최대 전력 소비	14W	치수(mm)	115L x 109W x 16.2H
전송거리	1920×1080P60Hz 전송 거리 최대 70m, 3840×2160@30Hz 전송 거리 최대 40m
다른	양방향 PoC 기능 및 RS232 펌웨어 업그레이드 지원

HDMI 신호 70m HDBaseT 수신기-VHBT-HD-70R

HDBaseT 출력 카드, 4K HDBaseT 출력 카드와 함께 사용
입력하다	1 -방향 HDBaset	입력 커넥터	A형 19-핀 암 커넥터
산출	1-방향 HDMI	출력 커넥터	RJ-45 터미널
제어 인터페이스	1개 채널 IR IN, 1개 채널 IR OUT, 1개 양방향 RS232	제어 기능	CEC, IR, RS232 양방향 투명 전송 지원
기준	HDCP2.2 및 HDMI1.4 표준 준수	해결	최대 3840×2160@30Hz 지원
작동 온도	0~50도	습기	10% ~ 90%
최대 전력 소비	14W	치수(mm)	115L x 109W x 16.2H
전송거리	1920×1080P60Hz 전송 거리 최대 70m, 3840×2160@30Hz 전송 거리 최대 40m
다른	양방향 PoC 기능 및 RS232 펌웨어 업그레이드 지원

32x32 하이브리드 모듈형 비디오 매트릭스

제품개요

특징

당신은 또한 좋아할지도 모릅니다

문의 보내기
