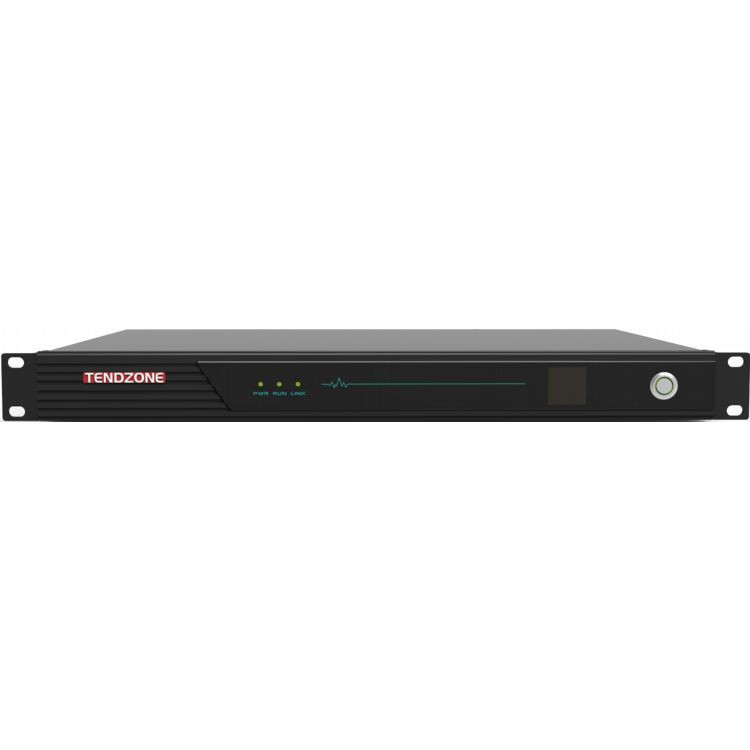

클라이머-1008 개요

CLIMBER-1008는 통합 제품 개발에 대한 다년간의 전문 지식을 활용하여 Tendzone이 개발한 최신 9-in-1 다기능 터미널 호스트입니다. CLIMBER-1008는 주변 환경 제어, 비디오 매트릭스 스위칭, 오디오 프로세서, 전력 증폭기, PoE 스위치, 원격 화상 회의, 로컬 녹화 및 방송, 중앙 집중식 터치 제어, 분산 시스템 입력 및 출력 코덱을 포함한 광범위한 기능을 포함합니다. ,IPC 액세스 등. 이러한 기능을 통해 CLIMBER-1008는 멀티미디어 회의실, 스마트 강의실, 강의실 및 다기능 장소에 이상적인 솔루션이 됩니다. 다양한 운영 시나리오를 지원하여 사용자가 로컬 회의, 원격 회의, 라이브 방송, 교육 세션, 감독 및 교육을 수행할 수 있습니다.

CLIMBER-1008는 네트워크를 통해 독립적으로 작동할 수 있으며 다양한 오디오 및 비디오 멀티미디어 주변 장치는 물론 환경 제어 장치와 지능적으로 인터페이스할 수 있습니다. 이러한 디자인은 장비 공간을 절약할 뿐만 아니라 사용자에게 다양하고 편리하고 직관적인 작동 인터페이스를 제공합니다.

CLIMBER-1008 시리즈는 H.265 4K@60 비디오 코덱을 지원하여 처리 기능을 크게 향상시키는 차세대 미디어 처리 칩으로 구동됩니다. 이러한 발전은 향상된 이미지와 사운드 품질을 보장하여 사용자에게 고화질 경험을 제공합니다.

특징

스마트 중앙제어:

멀티미디어 장비의 통합 제어는 회의 태블릿을 통해 자체 오디오 및 비디오, 화상 회의, 녹음 및 방송, 타사 주변 장치 통합 관리를 달성합니다.
RS232/485/IR/IO/RELAY와 같은 일반적인 중앙 제어 인터페이스를 사용합니다.
Zigbee IoT 프로토콜 제어를 지원합니다.
단일 직렬 링크를 통해 양방향 제어를 지원합니다.
유선 제어와 무선 IoT 제어를 결합하여 실드와의 간섭 및 단선을 방지합니다.

고화질4K 비디오 매트릭스

4 in 2 out 4K60 HD 원활한 스위칭 비디오 매트릭스
멀티미디어 회의실, 멀티미디어 교실 및 기타 장면과 같은 다양한 장면 응용 프로그램을 지원합니다.
로컬 중앙 집중식 제어, 디스플레이, 사운드 강화 및 기타 요구 사항 지원
MIDIS(Multimedia Information Distributed Interactive System platform)의 코덱 기술을 지원하며 분산형 단일 입출력 인터페이스 머신으로 사용됩니다.

디지털 오디오 프로세서

8-인-4-아웃 모든 기능을 갖춘 오디오 인터페이스, 내장 네트워크 오디오 및 HDMI 오디오,
교실 환경에서 반향과 소음을 효과적으로 제거하는 5A 오디오 알고리즘을 구축하세요.
정격 출력이 2*100W인 내장형 디지털 앰프.

화상회의:

로컬 녹화 및 재생 기능을 갖춘 화상회의 단말기
원격 대화형 SIP 통화를 지원하여 원격 오디오 및 비디오 양방향 상호 작용 요구 사항을 충족합니다.
선택적으로 내장된 다자간 대화형 인증, 표준 프로토콜 제3자 화상 회의 플랫폼에 대한 액세스 지원;

POE 네트워크 스위치:

IPC 전원 공급 장치, 이미지 및 단선 제어 지원,
TCP/UDP 네트워크 제어 타사 장치 지원,
API 인터페이스 문서를 제공할 수 있습니다.

로컬 녹음 및 재생:

4~6개의 로컬 비디오 스트림 녹화, 회의 녹화 및 비디오 저장을 지원합니다.

입력/출력 인터페이스:

분산 스케줄링 명령을 위한 멀티미디어 분산 대화형 시스템에 대한 액세스 지원;

IPC 액세스:

12개의 IPC 비디오 액세스를 지원하고 로컬 출력, 녹화 등을 지원합니다.

안정적인그리고 믿을 수 있는

임베디드 리눅스 시스템을 사용하여 바이러스 감염이 없습니다.
호스트는 캐리어급 구조 설계를 채택하고 제품은 안정적이고 신뢰할 수 있으며 7*24시간 장시간 작동에 적합합니다.
장치는 1U 캐비닛에 설치하거나 독립적으로 설치할 수 있습니다. 전면 패널의 LCD가 표시됩니다.
전원 스위치 2개(하드 전원 스위치 1개, 소프트 전원 스위치 1개)가 함께 작동하여 장치가 대기 또는 절전 모드 해제 상태로 들어갈 수 있습니다.

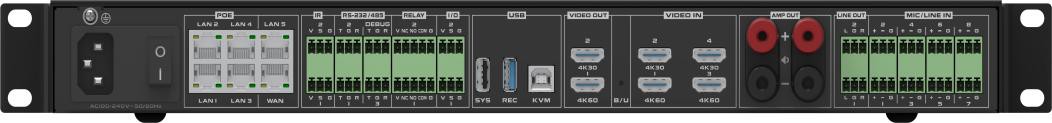

후면 패널 이미지:

(1) 호스트 전원 공급 장치 ( 2 ) 호스트 전원 스위치 ( 3 ) 기가비트 이더넷 포트 * 6(4개는 POE) (4) IR 적외선 인터페이스 * 2 (5) RS-232/485 인터페이스 * {{ 10}} RS232/485 디버그 * 1 ( 6 ) R ELAY 제어 포트 * 2 ( 전압 및 전류: 12V/1A 이하) ( 7 ) I/O 인터페이스*2 ( 전압 및 전류: 12V/1A 이하 ) ( 8 ) USB Type-A*2, USB Type-B*1 (9) HDMI 출력 포트*2 ( 10 ) HDMI 입력 포트 *4 ( 11 ) 앰프 단자 * 2쌍(12) L/R Phoenix 단자 스테레오 출력 * 2(13) MIC/LINE 입력 포트 * 8

인기 탭: 9-in-1 통합 프로세서, 중국 9-in-1 통합 프로세서 제조업체, 공급업체, 공장

명세서

프로젝트	등산가-1008
안전하고 안정적	LINUX 시스템을 기반으로 개발된 산업용 등급 시스템 아키텍처를 채택하여 바이러스가 없습니다.
데이터 인터페이스	USB Type-A 2개, USB Type-B 1개
네트워크 카메라	로컬 네트워크 카메라 12대, 네트워크 포워딩 4대
비디오 코덱	최대 4K60 비디오 인코딩 및 디코딩을 지원합니다. 최대 4개의 1080P60 인코딩 채널과 최대 4개의 1080P@60 디코딩 채널을 지원합니다. 또는 1080P@30 인코딩 채널 8개 및 1080P@30 디코딩 채널 8개;
오디오 및 비디오 프로토콜	오디오는 G.711, G.722, G722.1, G722.1C, AAC를 지원하고 오디오 코드 스트림 디코딩을 지원합니다. 비디오는 H.264HP, MP, BP, H265MP를 지원합니다.
디스플레이 터미널	단일 화면/Picture-in-Picture/Picture-out-Picture 합성, 자막 오버레이, 터미널 이름 오버레이 및 단일, 이중, 3, 4, 5, 6의 스테이션 로고 표시를 실현할 수 있는 내장 비디오 분할 기능, 7, 8, 9, 10, 13, 16분할 화면
제어판	다양한 제어판 지원, 옵션 10.1-인치 유선 Android 터치스크린(벽걸이 없음 표준, POE 지원 없음), 10.1-인치 네트워크 PoE 데스크탑 터치스크린, 10.{{5 }}인치 네트워크 PoE 벽면 장착형 터치 스크린(벽면 장착형 하단 상자 표준)
코덱 속도	1080P 코덱 최대 16채널, 채널당 512Kbps~16Mbps
오디오 입력	8-way Phoenix 터미널 입력(48V 팬텀 전원 MIC 입력 또는 선형 입력 라인 지원), 4- way HDMI 내장 오디오 입력
오디오 출력	4-방향 라인 출력 오디오 출력(또는 L/R Phoenix 터미널 스테레오 출력 2쌍), 2-방향 100W@8ohm 디지털 증폭기 출력(또는 2-방향 150W@4ohm 디지털 증폭기 출력), 2-방향 HDMI 임베디드 오디오 출력; 볼륨 조정 지원, 오디오는 동기화 및 믹싱 지원
비디오 입력	4개의 HDMI 입력 인터페이스, 16개의 IP 네트워크 카메라 입력; HDMI IN1 및 HDMI IN3은 최대 해상도 4K30의 입력을 지원하고, HDMI IN2 및 HDMI IN4는 최대 해상도 1920*1080@60의 입력을 지원합니다.
비디오 출력	2개의 HDMI 출력 인터페이스, HDMI OUT1 및 HDMI OUT2는 최대 해상도 4K30 출력을 지원합니다.
오디오 처리	자동 반향 제거(AEC), 자동 이득 제어(AGC), 자동 잡음 제거/억제(ANC /ANS ), 자동 피드백 제거(AFC), 혼합 매트릭스(AM), 패킷 손실 보상(PLC) 지원
비디오 처리	비디오 해상도 적응, 전환, 할당, 화면 분할, 스크롤 자막 오버레이 표시, 터미널 이름 오버레이, 방송국 로고 표시 및 이미지 매개변수 조정을 지원합니다. 자막 및 터미널 이름 오버레이는 임의의 위치 조정을 지원합니다. 스테이션 로고는 왼쪽 위, 오른쪽 위, 왼쪽 아래, 오른쪽 아래 위치 조정을 지원하고 투명도 표시 조정을 지원합니다.
통신 프로토콜	SIP, BFCP 듀얼 스트림, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, 텔넷, TLS;
네트워크 인터페이스	1개의 WAN 포트, 5개의 LAN 포트; 또는 6개의 네트워크 포트를 완전히 연결되도록 설정하십시오. 네트워크 포트 중 4개는 PoE 전원 공급 장치를 지원합니다. 참고: 타사 PoE 스위치에 연결해야 하는 경우 PoE를 지원하지 않는 네트워크 포트를 사용하여 상대방의 PoE 스위치에 연결하여 네트워크 포트 중 하나가 외부 PoE 전원을 제공하지 않는지 확인하는 것이 좋습니다. . PoE 인터페이스를 사용하여 서로 직접 연결하지 마십시오.
혼합 기능	로컬 오디오, HDMI 임베디드 오디오 및 믹서에 들어가는 원격 오디오 RTSP 네트워크 액세스 스트림을 지원하고 동적으로 믹싱을 선택할 수 있습니다.
중앙제어	원터치 중앙 제어: 시스템 전환, 출력 볼륨 조정, 신호 소스 전환, 카메라 제어, 녹화 및 방송 제어, 원격 통화, 환경 제어 등
환경 제어 인터페이스	3-방향 RS-232/485 인터페이스, 1*RS232/RS485 DEBUG, 2-방향 RELAY, 2-방향 I/O, 2-방향 적외선 IR
화상회의	H.323 지점 간 화상 회의 통화 및 보조 스트림 전송을 지원합니다. SIP 지점 간 화상 회의 통화 및 보조 스트림 전송을 지원합니다. 단일 시스템은 최대 6-파티 컨퍼런스(SIP/H.323 프로토콜을 통해)를 지원하고, 여러 컨퍼런스 템플릿 생성을 지원하고, 예정된 컨퍼런스를 지원하고, 예정된 시간에 따라 컨퍼런스를 자동으로 소집합니다. 컨퍼런스 중에 새로운 터미널을 컨퍼런스에 초대하거나 컨퍼런스에서 터미널을 쫓아낼 수 있습니다. 한 번의 클릭으로 모든 장소를 음소거/음소거 해제하거나 모든 장소를 음소거/음소거 해제할 수 있습니다. H.323 프로토콜을 사용하는 경우 GK 등록이 지원되며 단축 번호를 통해 전화를 걸 수 있습니다. SIP 프로토콜을 사용하는 경우 SIP 등록이 지원되며 단축번호로 전화를 걸 수 있습니다. 화상 회의 중에 오디오 및 비디오의 암호화된 전송, 지점 간 통화 암호화 및 다자간 화상 회의 통화 암호화를 지원하여 전체 회의 중에 오디오 및 비디오가 도청되는 것을 방지합니다.
푸시 스트림	동시에 8개 이상의 라이브 스트리밍 플랫폼으로 스트리밍 지원
라이브 스트리밍	최대 10-채널 멀티캐스트, 라이브 방송 및 주문형 지원
녹음 기능	최대 4개의 로컬 녹화 스트림(또는 녹화 1 4K 영상)을 통해 녹화 및 방송 배포 터미널 및 클라이언트로 사용 지원, 녹화 및 방송 파일 형식은 MP4, USB 플래시 드라이브 자동 복사 지원, USB 플래시 드라이브 시스템 강제 업그레이드 및 초기 구성 복원, 녹화 파일 콘텐츠 관리 지원(다운로드/내보내기/편집/삭제)
분산 시스템	분산 시스템의 입력 및 출력 인터페이스 기계로 사용할 수 있으며 다양한 클라이언트(예: Android 클라이언트, IOS 클라이언트, Hongmeng 클라이언트, WINDOWS 클라이언트, Kylin 클라이언트 등)의 요구를 충족하기 위해 분산 시스템에 대한 액세스를 지원합니다. ) 시각적 제어 및 분산된 화면 표시용 멀티미디어 분산제어 시스템과의 매칭을 지원하고, 시각적 이미지 미리보기를 통한 기기 제어를 지원하며, 분산 노드 단말로 활용을 지원하고, 기기 간 상호 연결을 구현합니다.
분산 시스템 지원	분산 시스템과 함께 사용할 경우 하이퍼컨버지드 클라우드 노드는 입력 인터페이스 머신 및 출력 인터페이스 머신과 함께 오디오, 비디오, 제어 입력 및 출력 채널의 확장을 지원합니다. 하이퍼 컨버지드 클라우드 노드의 HDMI 인터페이스 입력 이미지는 대형 화면 접합 출력을 위해 네트워크를 통해 출력 인터페이스 기계로 직접 출력될 수 있습니다. 입력 인터페이스 머신 이미지는 네트워크 전송을 통해 하이퍼컨버지드 클라우드 노드의 HDMI 인터페이스로 직접 출력될 수도 있습니다. 각 HDMI 출력 인터페이스는 여러 화면 조합(예: 화면 분할 기능)을 지원합니다.
내부 하드 디스크	표준 2TB 3.5-인치 감시 등급 하드 디스크, USB를 통해 12TB 모바일 하드 디스크로 확장 가능
네트워크 통신	4 -채널 오디오 믹싱 및 재생 지원, 네트워크 잠자기 및 깨우기 지원, 원터치 시스템 스위치
유지보수 기능	웹 인터페이스 관리 지원, 장치 포트의 빠른 구성 제공, 웹 포트 비밀번호 수정, IP 주소 수정, 공장 재설정, 소프트웨어 업그레이드, 표시등, 적외선 학습, 로그 관리, 직렬 포트 디버깅, 텔넷 원격 디버깅, 원격 작동 및 유지 관리 관리 지원
설치	1U 통신 표준 캐비닛 설치, 배선 작업량을 줄이기 위해 주변 장비에 가깝게 설치하는 것이 좋습니다.
장치 크기	제품 크기: 너비높이깊이4 36.8mm* 45mm* 318mm 포장 크기: 너비높이깊이 560mm 135mm 408mm
장비 무게	총중량 7.2KG (포장재 포함)
입력 전압 및 전류	AC100~240V/50~60Hz
장치 전력 소비	외부 스피커 출력 및 POE 전원 장치가 없는 경우: 일반적인 전력 소비40W 외부 스피커 2개와 외부 POE 전원 공급 장치 연결 시: 전체 부하 전력 소비340 W
작동 온도	0~45도 근무
습도 고도	10% ~ 90%, 고도 5000미터 이하
