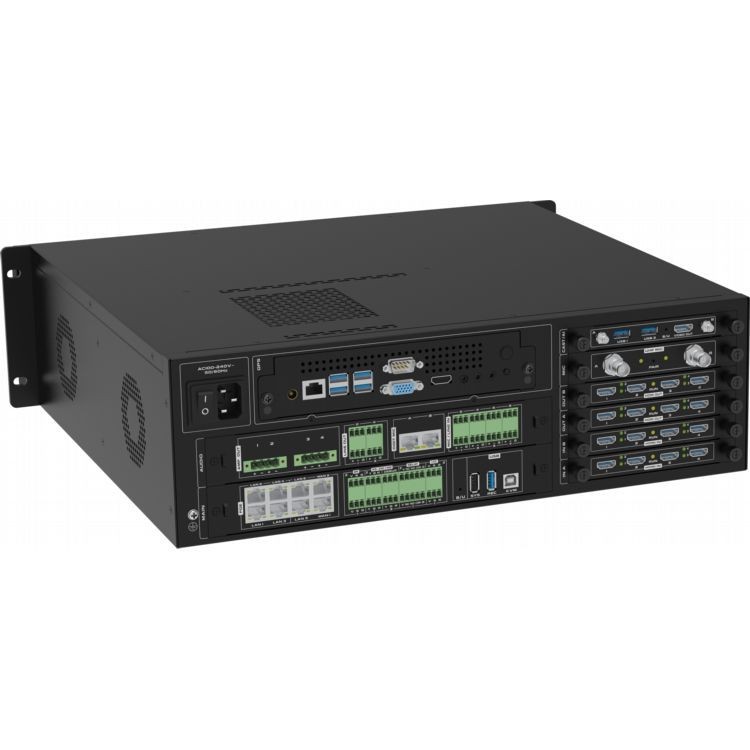

13개 통합 프로세서

프로젝트

명세서

안전하고 안정적

임베디드 시스템 기반으로 개발되어 바이러스 침입이 없는 산업용 등급 시스템 아키텍처 채택

데이터 인터페이스

USB Type-A 2개, USB Type-B 1개

네트워크 카메라

로컬 네트워크 카메라 16대, 네트워크 오디오 및 비디오 전달 8대

비디오 코덱

1080P60 인코딩 최대 4개 채널, 1080P@60 디코딩 최대 4개 채널, 또는 1080P@30 인코딩 최대 8개 채널 및 1080P@30 디코딩 채널 8개,

오디오 및 비디오 프로토콜

오디오는 G.711, G.722, G722.1, G722.1C, AAC를 지원하고 오디오 코드 스트림 디코딩을 지원합니다. 8-채널 독립적인 오디오 코드 스트림의 인코딩을 지원하고 독립적인 오디오 녹음 및 저장을 지원합니다.

비디오는 H.264HP, MP, BP, H265MP를 지원합니다.

디스플레이 터미널

단일 화면 분할, 이중 화면 분할, 3화면 분할, 4화면 분할, 5화면 분할과 같은 단일 화면/Picture-in-Picture/Picture-out-Picture 합성을 실현할 수 있는 내장형 비디오 분할 기능 화면 분할, 6화면 분할, 7화면 분할, 8화면 분할, 9화면 분할, 10화면 분할, 13화면 분할, 16화면 분할; 2K/4K 화면 출력을 지원하는 최대 4개 그룹의 독립적인 멀티스크린 합성 디스플레이;

제어판

다양한 제어판 지원, 옵션 10.1-인치 유선 Android 터치스크린(벽걸이 없음 표준, POE 지원 없음), 10.1-인치 네트워크 PoE 데스크탑 터치스크린, 10.{{5 }}인치 네트워크 PoE 내장 벽면 터치스크린(표준 내장 벽면 하단 박스), 4-인치 네트워크 PoE 버전 86 박스 터치스크린

코덱 속도

1080P 코덱 최대 16채널, 채널당 512Kbps~16Mbps

오디오 입력

8-way Phoenix 터미널 입력(48V 팬텀 전원 MIC 입력 또는 선형 입력 라인 지원), 8 -way HDMI 내장 오디오 입력, 16-way RTSP 오디오, 2-way DSP 오디오, 1-방향 OPS 오디오 입력, 1-방향 무선 스크린 프로젝션 오디오 입력, 1-방향 무선 음성 모듈 오디오 입력, 핸드인핸드 디지털 오디오 음성 시스템 디지털 마이크 액세스(DIGIT 마이크 네트워크 포트, 2개의 손을 잡고 디지털 마이크 링크 액세스 지원)

오디오 출력

4-way 라인 출력 오디오 출력, 4-way 200W@8ohm 디지털 증폭기 출력, 8 -way HDMI 내장 오디오 출력, 10-way DSP, 1-way OPS 출력 ; 볼륨 조정 지원, 오디오는 동기화 및 믹싱 지원

비디오 입력

8- 채널 4K HDMI 입력 인터페이스, 16-채널 IP 네트워크 카메라 입력, 1-채널 내부 OPS 입력, 1-채널 내부 무선 화면 프로젝션 입력

비디오 출력

8- 채널 4K HDMI 출력 인터페이스, 8-채널 RTMP 스트리밍, 1-채널 내부 OPS 출력, HDMI 출력 오디오 지원 스위칭 지원

오디오 처리

자동 반향 제거(AEC), 자동 이득 제어(AGC), 자동 잡음 제거/억제(ANC /ANS ), 자동 피드백 제거(AFC), 혼합 매트릭스(AM), 패킷 손실 보상(PLC) 지원

비디오 처리

비디오 해상도 적응, 전환, 할당, 화면 분할, 자막 오버레이 및 이미지 매개변수 조정 지원

통신 프로토콜

SIP, BFCP 듀얼 스트림, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, 텔넷, TLS;

네트워크 인터페이스

2개의 WAN 포트, 6개의 LAN 포트; 또는 완전히 연결되도록 8개의 네트워크 포트를 설정하십시오. 네트워크 포트 중 4개는 PoE 전원 공급 장치를 지원합니다.

혼합 기능

로컬 오디오, HDMI 임베디드 오디오 및 원격 오디오 RTSP 네트워크 액세스 스트림을 지원하여 믹서에 들어가고 동적으로 믹싱을 선택할 수 있습니다. 또한 내장 OPS 오디오 입력, 내장 무선 스크린 프로젝션 오디오 입력 및 내장 무선 말하기 모듈 오디오 입력을 지원하여 믹서에 들어갑니다.

중앙제어

원터치 중앙 제어: 시스템 전환, 출력 볼륨 조정, 신호 소스 전환, 카메라 제어, 녹화 및 방송 제어, 원격 통화, 환경 제어 등

환경 제어 인터페이스

3-way RS-232/485 인터페이스, 1*RS232/RS485 DEBUG , 2-way RELAY(12V 외부 전원 공급 장치 포함), 2-way I/O, {{ 9}}방향 적외선 IR

화상회의​

H.323 지점 간 화상 회의 통화 및 보조 스트림 전송을 지원합니다.

SIP 지점 간 화상 회의 통화 및 보조 스트림 전송을 지원합니다.

단일 시스템은 최대 6-파티 회의(SIP 프로토콜을 통해)를 지원하고, 여러 회의 템플릿 생성을 지원하고, 예약된 회의를 지원하고, 예약된 시간에 따라 자동으로 회의를 소집합니다. 컨퍼런스 중에 새로운 터미널을 컨퍼런스에 초대하거나 컨퍼런스에서 터미널을 쫓아낼 수 있습니다. 한 번의 클릭으로 모든 장소를 음소거/음소거 해제하거나 모든 장소를 음소거/음소거 해제할 수 있습니다.

H.323 프로토콜을 사용하는 경우 GK 등록이 지원되며 단축 번호를 통해 전화를 걸 수 있습니다.

SIP 프로토콜을 사용하는 경우 SIP 등록이 지원되며 단축번호로 전화를 걸 수 있습니다.

화상 회의 중에 오디오 및 비디오의 암호화된 전송, 지점 간 통화 암호화 및 다자간 화상 회의 통화 암호화를 지원하여 전체 회의 중에 오디오 및 비디오가 도청되는 것을 방지합니다.

라이브 스트리밍 기능

최대 10-채널 멀티캐스트, 라이브 방송 및 주문형 지원

녹음 기능

녹화 및 방송 배포 단말기 및 클라이언트로 사용을 지원하고 동시에 6채널의 오디오 및 비디오 녹화를 지원합니다. 1 4K 멀티스크린 녹화 합성 지원(즉, 1920*1080 화면의 여러 채널로 합성된 4K 합성 가상 화면의 1개 채널, 4K HDMI 또는 IPC 입력 소스 녹화를 지원하지 않음) ; 녹화 및 방송 파일 형식은 MP4 , USB 디스크 자동/수동 복사 설정 지원, USB 디스크 시스템 강제 업그레이드 및 초기화 구성 복원 지원, USB CD 굽기 지원, 녹화 파일 콘텐츠 관리 지원(다운로드/내보내기/편집/삭제)

내부 하드 디스크

표준 2TB 3.5-인치 감시 등급 하드 디스크, 최대 16TB 하드 디스크 지원(단일 디스크 슬롯);

듀얼 하드 디스크 슬롯을 지원하고 감시 등급 하드 디스크 2개의 내부 설치를 지원합니다.

USB를 통한 외부 하드 디스크 확장 지원;

에너지 절약 및 환경 보호

네트워크 잠자기 및 깨우기 지원, 원터치 시스템 스위치

유지 관리 기능

웹 인터페이스 관리 지원, 장치 포트의 빠른 구성 제공, 웹 포트 비밀번호 수정, IP 주소 수정, 공장 초기화, 소프트웨어 업그레이드, 표시등, 적외선 학습, 로그 관리, 직렬 포트 디버깅, 텔넷 원격 디버깅, 원격 작동 및 유지 관리 관리 지원

내장 OPS 컴퓨터

Fusion OPS 컴퓨터, 16G 메모리, 512G 하드 디스크

무선 스크린 프로젝션 기능 내장

무선 스크린 프로젝션 송신기로 원클릭 스크린 프로젝션 지원, 휴대용 단말기 PC/휴대폰/PAD 클라이언트로 스크린 프로젝션 지원, 수신 신호 확장을 위한 외부 안테나 지원

내장형 무선 말하기 모듈

동시에 두 개의 마이크를 사용하여 말하기를 지원하고 무선 휴대용 마이크/칼라 클립/헤드셋 송신기를 지원합니다. 수신 신호를 확장하기 위해 외부 안테나를 지원합니다.

설치

3U 통신 표준 캐비닛 설치

장치 크기

제품 크기: 폭* 깊이 * 높이 437mm* 442mm* 132.5mm(손잡이 포함)

제품 크기: 폭* 깊이 * 높이 437mm* 410mm* 132.5mm(손잡이 제외)

입력 전압 및 전류

AC100~240V/50~60Hz

장치 전력 소비

일반적인 전력 소비50W; 완전 부하 전력 소비750W

장비 무게

전체 기계의 순 중량은 14.6 KG, 총 중량은 16 KG입니다.

작동 온도

0~45도 근무

습도 고도

10% ~ 90%, 고도 5000미터 이하

호스트 섀시(메인 제어 보드 및 오디오 보드는 표준, 기타 보드는 선택 사항)

호스트 섀시

표준 내장형 메인 제어 카드(MAIN 카드) 및 오디오 카드(AUDIO 카드)

메인 제어 보드(MAIN 카드)

기가비트 이더넷 포트 8개(POE 4개 포함), RS-232/485 포트 3개, RS232/RS485 DEBUG 1개, RELAY 포트 2개, I/O 포트 2개, 적외선 IR 포트 2개, USB Type-A 포트 2개 포함 , USB Type-B 포트 1개

오디오 보드(AUDIO 카드)

Hand-in-Hand 디지털 오디오 스피커 시스템, 2개의 Hand-in-Hand 디지털 마이크 링크 액세스(DIGIT MIC 네트워크 포트) 지원, 8-방향 Phoenix 터미널 MIC/LINE 입력(48V 팬텀 전원 MIC 입력 또는 라인 입력 지원) 선형 입력), 4-way Phoenix 터미널 라인 오디오 LINE OUT 출력, 4-way 디지털 전력 증폭기 출력(4x200W@8Ω)

호스트 섀시에는 다음과 같은 옵션 보드를 장착할 수 있습니다.

4채널 HDMI 입력 카드 CR-4I-HDMI

보드 유형

1개의 카드 4채널 HDMI 입력 카드(배송용 호스트에 설치됨)

호스트 적응

단일 호스트는 최대 2개의 HDMI 입력 카드를 지원합니다.

입력 신호

4-채널 HDMI 신호, 임베디드 오디오 신호 입력 지원

입력 커넥터

A형 19-핀 암 커넥터

신호 유형

HDMI, DVI-D, 입력 신호 자동 식별

해결

최대 입력 해상도 4K30

오디오 형식

PCM 형식 지원

기준

HDMI 2를 지원합니다.0

EDID 관리

EDID 가져오기 지원

기타 기능

문자 오버레이 기능 지원

4방향 HDMI 출력 카드 CR-4O-HDMI

보드 유형

배송을 위해 호스트에 설치된 카드 4채널 HDMI 출력 카드 1개

호스트 적응

단일 호스트는 최대 2개의 HDMI 출력 카드를 지원합니다.

출력 신호

4-채널 HDMI 신호, 임베디드 오디오 신호 출력 지원

입력 커넥터

A형 19-핀 암 커넥터

신호 유형

HDMI, DVI-D

해결

최대 출력 해상도 4K30

기준

HDMI 2를 지원합니다.0

기타 기능

구성 가능한 출력 형식 지원

OPS 보드 CR-OPS-WIN

보드 유형

배송을 위해 호스트에 로드된 OPS 보드, 표준 구성 통합 OPS 11세대 컴퓨터 OPS-I5A11-16-512(16G+512G), 사전 설치된 Windows 11 Professional 운영 체제, (특정 구성은 배송될 수 있음)

호스트 적응

단일 호스트는 최대 1개의 OPS 카드를 지원합니다.

OPS 성능

(특정 구성은 배송될 수 있음)

1. 6개의 코어와 12개의 스레드;

2. 주 주파수 2.7GHz-4.6GHz;

3. 캐시 수준 3 12MB;

4. 마더보드 구성: I5 11500;

5. 그래픽 카드: Intel HD Graphics 750;

6. 해상도 5K60HZ;

7. 기본 주파수 : 350MHz;

8. 동적 주파수: 1.3GHz;

9. CPU 전력 소비: 65W;

10. 정상적인 작동 전력 소비: 85W;

11. 최대 전력 소비: 120W;

무선 스크린 프로젝션 카드 및 스크린 프로젝션 장치 CR-VIA-CAST

보드 유형

무선 스크린 프로젝션 수신 모듈 카드는 배송을 위해 호스트에 설치됩니다. 무선 스크린 프로젝션 수신 모듈 카드에는 WIFI 원키 스크린 송신기 피그테일 VIA-T8이 표준으로 제공됩니다. 캐비닛이 무선 화면 투사 신호를 차폐하는 것을 방지하기 위해 짧은 막대 안테나 2개, 안테나 연장 케이블 2개, 흡입 컵 2개가 표준으로 제공됩니다.

호스트 적응

단일 호스트는 최대 1개의 무선 화면 투영 수신 모듈 카드를 지원합니다.

무선 프로젝션 성능

1. Wi-Fi 모듈: 5GHz/2.4GHz

2. Wi-Fi 대역폭: 867MHz

3. 시작 시간:<15s

4. 화면 투사 응답 시간: 3초 이하

5. 선점 응답 시간: 2s 이하

6. 지원 시스템: 윈도우/맥 OS/IOS/안드로이드

7. 작동 모드: 플러그 앤 플레이, 원클릭 화면 투영

8. 페어링 방법: 수신기의 USB 포트를 삽입하여 자동으로 페어링합니다.

9. 전송 해상도: 1920x1080

10. 프레임 속도: 30fps 이하

11. 전원 공급 장치 인터페이스: USB2.0, USB3.0

12. 비디오 전송 인터페이스: USB2.0, USB3.0

13. 터치 피드백: 10점 @Windows/Mac OS

무선 마이크 카드 및 핸드 마이크 CR-MD-MIC

보드 유형

UHF 무선 연설 수신 모듈 보드, 배송을 위해 호스트에 설치; UHF 무선 연설 수신 모듈 보드는 2 개의 무선 핸드 헬드 마이크 MD -13과 함께 제공됩니다. 7 개의 짧은로드 안테나, 2 개의 안테나 확장 케이블 및 2 개의 흡입 컵이 제공되어 캐비닛이 무선 투영 신호를 보호하지 못하게합니다.

호스트 적응

단일 호스트는 최대 1개의 UHF 무선 음성 수신 모듈 보드를 지원합니다.

UHF 무선 스피킹 보드 성능

무선 마이크 수신 카드 매개변수:

1. 가시 대역 범위: 470-960MHz(지역에 따라 다름);

2. 오디오 응답: 20Hz-18kHz;

3. 총 고조파 왜곡:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100dB;

5. Signal-to-noise ratio: >92dB;

무선 휴대용 마이크 매개변수:

1. 휴대용 송신기 마이크 코어: 동적 유형;

2. 입력 이득 범위: 30dB;

3. RF 출력 전력: 10mW;

4. 전원 요구사항: AA(LR6) 알카라인 배터리 2개;

5. 배터리 수명 : 최대 10 시간;

6. 크기: 36x245(mm);

7. 무게: 0.28KG;
