개요

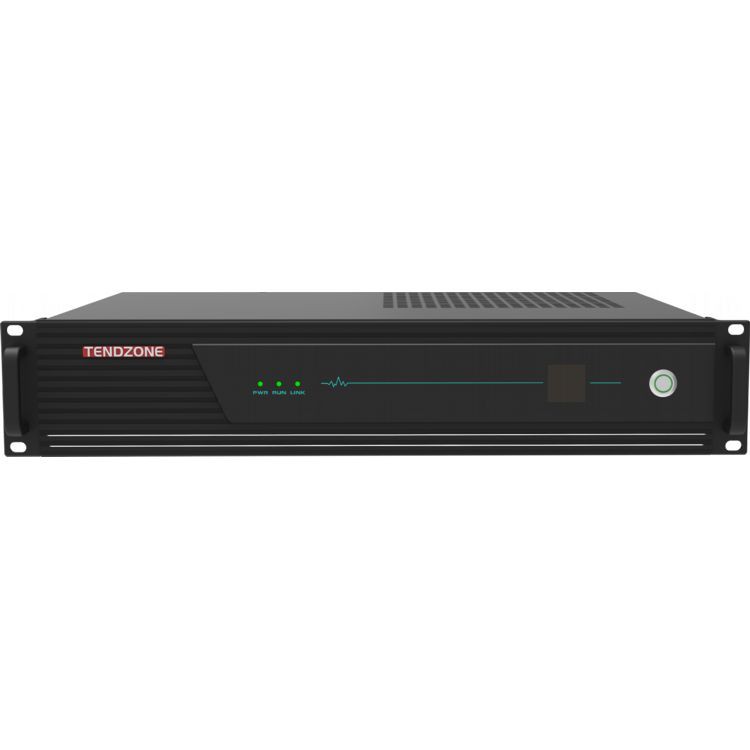

CLIMBER-1009 시리즈는 수년간의 통합 제품 개발 경험을 바탕으로 구축된 TENDZONE의 최신 12-in-1 다기능 터미널 호스트입니다. 이 고급 솔루션은 TENDZONE의 최신 오디오 알고리즘, 비디오 코덱, 중앙 제어, 미디어 처리, 원격 통신 및 기타 기술을 결합합니다. 국내 코어 프로세서로 구동되는 CLIMBER-1009는 임베디드 시스템에 최적화된 차세대 다기능 통합 장치입니다.
유연성을 염두에 두고 설계된 이 제품은 다양한 시나리오별 요구 사항을 수용할 수 있는 플러그인 카드 설계를 특징으로 합니다. 원격 화상 회의, 로컬 녹화 및 방송, 오디오 증폭, 비디오 매트릭스 스위칭, 주변 환경 제어, 중앙 집중식 통합 터치, 분산 입력 및 출력 코덱, IPC 액세스, POE 기가비트 스위치 등을 포함한 다양한 기능을 통합합니다. CLIMBER-1009는 멀티미디어 회의실, 스마트 강의실, 강의실, 다기능 홀, 이동 명령 및 파견 센터 및 기타 환경의 애플리케이션에 이상적입니다.
이 12-in-1 다기능 터미널 호스트는 로컬 및 원격 회의, 원격 라이브 스트리밍, 교육, 감독, 교육 및 모바일 명령과 같은 다양한 작업을 지원합니다. 다양한 시청각 및 환경 주변 장치와의 원활한 통합을 제공하여 지능적이고 효율적인 작동을 가능하게 합니다. OPS 컴퓨터, 무선 화면 프로젝션, 무선 마이크 모듈이 내장된 하이퍼 컨버지드 올인원 장치로 구성할 수 있어 공간을 절약하고 사용자 상호 작용을 단순화하는 포괄적인 솔루션을 제공합니다.
차세대 미디어 처리 칩을 갖춘 CLIMBER{0}}는 강력한 성능을 제공하고 H.{1}}K@60fps 비디오 코덱을 지원하여 이미지와 사운드 품질을 모두 향상시켜 뛰어난 HD 경험을 제공합니다. 또한 호환성, 네트워크 적응성, 지연 관리, 패킷 손실 방지, 다중 화면 처리 및 동시 다기능 처리 등이 크게 향상되어 정부, 기업, 공공 안전, 교육, 의료 및 의료 분야에 최적의 솔루션이 됩니다. 다른 부문.
특징
OPS 컴퓨터:
- OPS 컴퓨터에 구축하여 사무실 요구 사항을 충족하고 소프트웨어 기반 화상 회의를 위해 Tencent Meeting과 같은 사무실 소프트웨어를 설치할 수 있습니다. (특정 요구에 따라 국내 OPS로 맞춤화 가능)
스마트 중앙제어:
- 회의용 태블릿을 통해 멀티미디어 장비를 통합 제어하여 오디오 및 비디오, 화상 회의, 녹화, 방송 및 타사 주변 장치를 통합 관리할 수 있습니다.
- 다른 장치와 쉽게 통합할 수 있도록 RS232/485/IR/IO/RELAY와 같은 일반적인 중앙 제어 인터페이스를 지원합니다.
- 추가 제어 옵션을 위해 Zigbee IoT 프로토콜을 지원합니다.
- 단순화된 시스템 관리를 위해 단일 직렬 링크를 통한 양방향 제어가 가능합니다.
- 유선 제어와 무선 IoT 제어를 결합하여 안정적인 작동을 보장하고 간섭을 방지합니다.
고화질 4K 비디오 매트릭스:
- 4-인-6-아웃 4K60 HD 원활한 비디오 매트릭스는 여러 화면 구성에 대한 완벽한 유연성을 제공합니다.
- 멀티미디어 회의실, 멀티미디어 강의실, 지휘센터 등 다양한 시나리오를 지원합니다.
- 로컬 중앙 집중식 제어, 디스플레이, 사운드 강화 및 기타 요구 사항을 용이하게 합니다.
- 분산 입출력 인터페이스로 작동하는 MIDIS(Multimedia Information Distributed Interactive System) 코덱 기술을 지원합니다.
디지털 오디오 프로세서:
- 내장 네트워크 오디오 및 HDMI 오디오 지원을 포함한 모든 기능을 갖춘 오디오 인터페이스를 8-인{1}}아웃합니다.
- 반향과 소음을 줄이는 통합 5A 오디오 알고리즘은 강의실 및 회의실 환경에 이상적입니다.
- 깨끗하고 강력한 오디오 성능을 위해 정격 출력 2×100W의 디지털 앰프가 내장되어 있습니다.
화상회의:
- 화상 회의를 위한 로컬 녹음 및 재생 기능.
- 원격 대화형 SIP 통화를 지원하여 원격 협업을 위한 양방향 오디오 및 비디오 통신을 가능하게 합니다.
- 표준 프로토콜을 지원하는 타사 화상 회의 플랫폼과의 원활한 통합을 위한 선택적 다자간 대화형 인증.
무선 마이크:
- UHF 수신기 호스트, 무선 핸드헬드 마이크 액세스 지원, 로컬 사운드 강화, 회의 녹음, 화상 회의 음성 강화용;
무선 스크린 프로젝션:
- 작은 동글이나 화면 프로젝션 클라이언트를 사용하여 휴대용 장치, 스마트폰 또는 태블릿의 데스크탑 이미지를 화면에 무선으로 표시하도록 지원합니다.
POE 네트워크 스위치:
- 단일 케이블을 통해 IPC 전원 공급, 이미지 및 제어를 지원하여 배선 및 설치를 단순화합니다.
- 타사 장치에 대한 TCP/UDP 네트워크 제어로 시스템 통합이 향상됩니다.
- 사용자 정의 통합을 위한 API 인터페이스 문서를 제공합니다.
로컬 녹음 및 재생:
- 4~6개 비디오 스트림의 로컬 녹화를 지원하므로 비디오 저장 및 액세스가 간편합니다.
- 회의 녹화, 라이브 이벤트 방송, 교육 세션에 적합합니다.
입력/출력 인터페이스:
- 분산 스케줄링 및 명령을 위해 멀티미디어 분산 대화형 시스템과의 통합을 지원합니다.
- 유연한 시스템 연결 및 관리를 위해 다양한 I/O 옵션을 제공합니다.
IPC 액세스:
- 로컬 출력 및 녹화를 처리할 수 있는 기능과 함께 최대 16개의 IPC 비디오 입력을 지원합니다.
- 비디오 감시 및 모니터링 통합이 필요한 환경에 이상적입니다.
안정적이고 신뢰할 수 있음:
- 임베디드 Linux 시스템을 기반으로 구축되어 바이러스에 대한 면역력을 보장하고 안전한 운영 환경을 제공합니다.
- 연중무휴 24시간 연속 작동을 위한 캐리어급 구조 설계로 시스템의 안정성이 뛰어나고 미션 크리티컬 애플리케이션에 적합합니다.
- 이 장치는 표준 캐비닛에 설치하거나 독립적으로 사용할 수 있어 유연한 설치 옵션을 제공합니다.
- 간편한 모니터링 및 상태 업데이트를 위한 전면 패널 LCD.
- 원활한 작동 및 시스템 대기/깨우기 기능을 위한 이중 전원 스위치(하드 전원 및 소프트 전원)입니다.
후면 패널 이미지:
(1) OPS 컴퓨터 ( 2 ) 호스트 전원 스위치 (3) 호스트 전원 ( 4 ) 기가비트 이더넷 포트 * 6(4개는 POE) ( 5 ) IR 적외선 인터페이스 * 2 ( 6 ) RS-232/485 인터페이스 * 3 + RS-232/485 디버그 포트 * 1 ( 7 ) ELAY 제어 포트 * 2 ( 전압 및 전류: 12V/이하 1A ) ( 8 ) I/O 인터페이스*2 ( 전압 및 전류: 12V/1A 이하 ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) HDMI 출력 포트* 6 ( {{ 30}} ) HDMI 입력 포트 *4 ( 1 2 ) 앰프 단자 100W@8ohm * 2쌍 ( 13 ) L/R Phoenix 단자 스테레오 출력 * 2 ( 총 4개의 독립 오디오 출력 ) (14) MIC/LINE 입력 포트 * 8 (15) CAST 무선 프로젝션 (16) UHF 무선 스피커 모듈
인기 탭: 12-in-1 통합 프로세서, 중국 12-in-1 통합 프로세서 제조업체, 공급업체, 공장
명세서
|
프로젝트 |
명세서 |
|
안전하고 안정적 |
LINUX 시스템을 기반으로 개발된 산업용 등급 시스템 아키텍처를 채택하여 바이러스가 없습니다. |
|
데이터 인터페이스 |
USB Type-A 2개, USB Type-B 1개 |
|
네트워크 카메라 |
로컬 네트워크 카메라 12대, 네트워크 포워딩 4대 |
|
비디오 코덱 |
1080P60 인코딩 최대 4개 채널, 1080P@60 디코딩 최대 4개 채널, 또는 1080P@30 인코딩 최대 8개 채널 및 1080P@30 디코딩 채널 8개, |
|
오디오 및 비디오 프로토콜 |
오디오는 G.711, G.722, G722.1, G722.1C, AAC를 지원하고 오디오 코드 스트림 디코딩을 지원합니다. 비디오는 H.264HP, MP, BP, H265MP를 지원합니다. |
|
디스플레이 터미널 |
단일 화면/Picture-in-Picture/Picture-out-Picture 합성, 자막 오버레이, 터미널 이름 오버레이 및 단일, 이중, 3, 4, 5, 6의 스테이션 로고 표시를 실현할 수 있는 내장 비디오 분할 기능, 7, 8, 9, 10, 13, 16분할 화면 |
|
제어판 |
다양한 제어판 지원, 옵션 10.1-인치 유선 Android 터치스크린(벽걸이 없음 표준, POE 지원 없음), 10.1-인치 네트워크 PoE 데스크탑 터치스크린, 10.{{5 }}인치 네트워크 PoE 벽면 장착형 터치 스크린(벽면 장착형 하단 상자 표준) |
|
코덱 속도 |
1080P 코덱 최대 16채널, 채널당 512Kbps~16Mbps |
|
오디오 입력 |
8-way Phoenix 터미널 입력(48V 팬텀 전원 MIC 입력 또는 선형 입력 라인 지원), 4 -way HDMI 내장 오디오 입력, 1-way OPS 오디오 입력, 1-way 무선 프로젝션 오디오 입력(옵션), 1-way 무선 음성 모듈 오디오 입력(옵션) |
|
오디오 출력 |
4-방향 라인 출력 오디오 출력(또는 L/R Phoenix 터미널 스테레오 출력 2쌍), 2-방향 100W@8ohm 디지털 증폭기 출력(또는 2-방향 150W@4ohm 디지털 증폭기 출력), 2 -방향 HDMI 임베디드 오디오 출력; 볼륨 조정 지원, 오디오는 동기화 및 믹싱을 지원합니다. HDMI OUT1은 모든 오디오 입력의 증폭을 지원하고, HDMI OUT2~HDMI OUT6은 네트워크 RSTP 스트림 오디오 증폭만 지원합니다. |
|
비디오 입력 |
4개의 HDMI 입력 인터페이스, 16개의 IP 네트워크 카메라 입력; HDMI IN1 및 HDMI IN3은 최대 해상도 4K30의 입력을 지원하고, HDMI IN2 및 HDMI IN4는 최대 해상도 1920*1080@60의 입력을 지원합니다. |
|
비디오 출력 |
1) 6- 채널 HDMI 출력 인터페이스, 그 중 HDMI OUT2~HDMI OUT6은 동종 신호 출력입니다. HDMI OUT1은 4K30 출력의 최대 해상도를 지원하고, HDMI OUT2~HDMI OUT6은 1920*1080@60 출력의 최대 해상도를 지원합니다. 2) 내장된 OPS 컴퓨터가 Tencent 미팅을 열면(카메라가 HDMI IN에 연결된 경우) 내장된 OPS 컴퓨터 화면은 HDMI OUT1에서만 출력될 수 있으며, HDMI OUT2~6에서는 Tencent 미팅의 화면만 표시할 수 있습니다. HDMI IN에 연결된 카메라; 3) 내장된 OPS가 Tencent 미팅을 열면(Tencent 미팅 카메라 컬렉션으로 USB 카메라 하나만 OPS의 USB 포트에 직접 연결된 경우), 내장된 OPS 컴퓨터 화면이 HDMI OUT1에서 출력될 수 있습니다~ 6; 4) Tencent Meeting이 진행되지 않을 때 HDMI OUT1 및 HDMI OUT2~6의 출력은 무선 화면 투영, 내장 OPS 컴퓨터 및 HDMI IN1~4 중에서 선택할 수 있습니다. |
|
오디오 처리 |
자동 반향 제거(AEC), 자동 이득 제어(AGC), 자동 잡음 제거/억제(ANC /ANS ), 자동 피드백 제거(AFC), 혼합 매트릭스(AM), 패킷 손실 보상(PLC) 지원 |
|
비디오 처리 |
비디오 해상도 적응, 전환, 할당, 화면 분할, 스크롤 자막 오버레이 표시, 터미널 이름 오버레이, 방송국 로고 표시 및 이미지 매개변수 조정을 지원합니다. 자막 및 터미널 이름 오버레이는 임의의 위치 조정을 지원합니다. 스테이션 로고는 왼쪽 위, 오른쪽 위, 왼쪽 아래, 오른쪽 아래 위치 조정을 지원하고 투명도 표시 조정을 지원합니다. |
|
통신 프로토콜 |
SIP, BFCP 듀얼 스트림, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, 텔넷, TLS; |
|
네트워크 인터페이스 |
1개의 WAN 포트, 5개의 LAN 포트; 또는 6개의 네트워크 포트를 완전히 연결되도록 설정하십시오. 네트워크 포트 중 4개는 PoE 전원 공급 장치를 지원합니다. 참고: 타사 PoE 스위치에 연결해야 하는 경우 PoE를 지원하지 않는 네트워크 포트를 사용하여 상대방의 PoE 스위치에 연결하여 네트워크 포트 중 하나가 외부 PoE 전원을 제공하지 않는지 확인하는 것이 좋습니다. . PoE 인터페이스를 사용하여 서로 직접 연결하지 마십시오. |
|
혼합 기능 |
또한 로컬 오디오, HDMI 임베디드 오디오 및 믹서에 들어가는 원격 오디오 RTSP 네트워크 액세스 스트림을 지원하고 동적으로 믹싱을 선택할 수 있습니다. 또한 내장 OPS 오디오 입력, 내장 무선 스크린 프로젝션 오디오 입력(옵션) 및 믹서에 들어가는 내장 무선 말하기 모듈 오디오 입력(옵션)을 지원합니다. |
|
중앙제어 |
원터치 중앙 제어: 시스템 전환, 출력 볼륨 조정, 신호 소스 전환, 카메라 제어, 녹화 및 방송 제어, 원격 통화, 환경 제어 등 RELAY 포트를 통해 제어판에 12V 전원 공급을 지원합니다. |
|
환경 제어 인터페이스 |
3-방향 RS-232/485 인터페이스, 1*RS232/RS485 DEBUG, 2-방향 RELAY, 2-방향 I/O, 2-방향 적외선 IR |
|
화상회의 |
H.323 지점 간 화상 회의 통화 및 보조 스트림 전송을 지원합니다. SIP 지점 간 화상 회의 통화 및 보조 스트림 전송을 지원합니다. 단일 시스템은 최대 6-파티 회의(SIP 프로토콜을 통해)를 지원하고, 여러 회의 템플릿 생성을 지원하고, 예약된 회의를 지원하고, 예약된 시간에 따라 자동으로 회의를 소집합니다. 컨퍼런스 중에 새로운 터미널을 컨퍼런스에 초대하거나 컨퍼런스에서 터미널을 쫓아낼 수 있습니다. 한 번의 클릭으로 모든 장소를 음소거/음소거 해제하거나 모든 장소를 음소거/음소거 해제할 수 있습니다. H.323 프로토콜을 사용하는 경우 GK 등록이 지원되며 단축 번호를 통해 전화를 걸 수 있습니다. SIP 프로토콜을 사용하는 경우 SIP 등록이 지원되며 단축번호로 전화를 걸 수 있습니다. |
|
푸시 스트림 |
동시에 8개 이상의 라이브 스트리밍 플랫폼으로 스트리밍 지원 |
|
라이브 스트리밍 기능 |
최대 10-채널 멀티캐스트, 라이브 방송 및 주문형 지원 |
|
녹음 기능 |
최대 4개의 로컬 녹화 스트림(또는 녹화 1 4K 영상)을 통해 녹화 및 방송 배포 터미널 및 클라이언트로 사용 지원, 녹화 및 방송 파일 형식은 MP4, USB 플래시 드라이브 자동 복사 지원, USB 플래시 드라이브 시스템 강제 업그레이드 및 초기 구성 복원, 녹화 파일 콘텐츠 관리 지원(다운로드/내보내기/편집/삭제) |
|
내부 하드 디스크 |
표준 2TB 3.5-인치 감시 등급 하드 드라이브, USB를 통해 12TB 하드 드라이브로 확장 가능 |
|
네트워크 통신 |
4 -채널 오디오 믹싱 및 재생 지원, 네트워크 잠자기 및 깨우기 지원, 원터치 시스템 스위치 |
|
유지보수 기능 |
웹 인터페이스 관리 지원, 장치 포트의 빠른 구성 제공, 웹 포트 비밀번호 수정, IP 주소 수정, 공장 초기화, 소프트웨어 업그레이드, 표시등, 적외선 학습, 로그 관리, 직렬 포트 디버깅, 텔넷 원격 디버깅, 원격 작동 및 유지 관리 관리 지원 |
|
내장 OPS 컴퓨터 모듈 |
1) OPS 컴퓨터(Windows 버전) 모듈, 표준 구성 통합 OPS 11세대 컴퓨터, 16G 메모리, 512G 하드 디스크, Windows 11 Professional 운영 체제가 설치됨 2) Tencent Conference 기능을 설치하여 외부 비디오 및 오디오 신호를 Tencent Conference의 카메라 및 마이크로 사용할 수 있도록 지원합니다. 동시에 Tencent Conference 비디오 인터페이스는 로컬 HDMI OUT1 인터페이스를 통해 출력되고 로컬 오디오 인터페이스를 통해 증폭될 수 있습니다. 3) HDMI OUT2 인터페이스는 Tencent Conference 비디오 입력의 유일한 획득 소스로 사용됩니다. |
|
무선 스크린 프로젝션 기능 |
1) 무선 스크린 프로젝션 모듈(옵션)은 무선 스크린 프로젝션 송신기 또는 스크린 프로젝션 클라이언트를 통해 휴대용 단말기 PC/휴대폰/PAD의 데스크톱 이미지를 하이퍼컨버지드 클라우드 노드로 무선 전송하고 로컬 HDMI OUT 인터페이스를 통해 출력하여 무선 공유를 실현하도록 지원합니다. 사진 공유/프레젠테이션/동영상 파일/사무실 협업 등의 기능; 2) USB1은 무선 스크린 프로젝션 송신기와 페어링하는 데 사용됩니다. USB2는 무선 화면 투영 수신 모듈의 소프트웨어 버전을 업그레이드하는 데 사용됩니다. 3) 무선 수신기 모듈의 안테나를 회의실 천장까지 확장하여 무선 프로젝션 스크린의 수신 신호를 향상시킬 수 있습니다. |
|
내장형 무선 말하기 모듈 |
로컬 사운드 강화, 로컬 녹음 및 방송 회의 녹음, 화상 회의 음성 강화를 위한 음원으로 하이퍼 컨버지드 클라우드 노드와의 페어링을 지원하는 무선 마이크/칼라 클립/헤드셋 모듈(옵션) UHF 무선 음성 수신 모듈은 동시에 말하는 2개의 마이크를 지원합니다. |
|
설치 |
2U 통신 표준 캐비닛 설치, 배선 작업량을 줄이기 위해 주변 장비에 가깝게 설치하는 것이 좋습니다. |
|
장치 크기 |
제품 크기: 폭*높이*깊이 436.8mm*89mm*320mm |
|
입력 전압 및 전류 |
AC100~240V/50~60Hz |
|
장치 전력 소비 |
외부 스피커 출력 및 POE 전원 장치가 없는 경우: 일반적인 전력 소비 외부 스피커 2개와 외부 POE 전원 공급 장치 연결 시: 전체 부하 전력 소비 |
|
장비 무게 |
전체 기계의 순중량은 9.3KG이고, 포장을 포함한 총 중량은 12KG입니다. |
|
작동 온도 |
0~45도 근무 |
|
습도 고도 |
10% ~ 90%, 고도 5000미터 이하 |
80W
350 W
